In de sterk verbonden wereld van vandaag zijn snelle, stabiele internetverbindingen een essentieel onderdeel van werk en leven geworden. Als de kern van moderne communicatienetwerken, glasvezelkabels hebben een revolutie teweeggebracht in de datatransmissie met hun uitzonderlijke prestaties. Voor velen blijven ze echter een grotendeels onbekend vakgebied, vol technisch jargon.
Glasvezelkabel is een netwerkmedium dat lichtsignalen gebruikt om gegevens te verzenden. In tegenstelling tot traditionele koperen kabels, die elektrische signalen gebruiken om informatie over te dragen, bestaat de kern van een optische vezel uit filamenten van zeer zuiver glas of plastic. Deze vezels transporteren gegevens in de vorm van lichtpulsen. Vertrouwend op het fysieke principe van totale interne reflectie Optische signalen planten zich met hoge snelheden voort in de vezelkern, waardoor ze niet gemakkelijk kunnen lekken, zelfs als ze gebogen zijn.

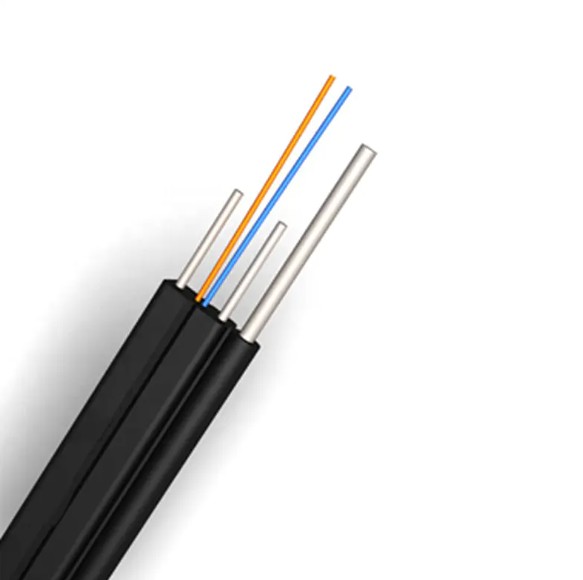

Een typische glasvezelkabel bestaat doorgaans uit het volgende:
Deze meerlaagse structuur geeft glasvezelkabels voordelen zoals hoge snelheid, grote bandbreedte, lage demping, immuniteit voor elektromagnetische interferentie en transmissie over lange afstanden.
Op basis van hoe licht zich door de vezel voortplant, kunnen glasvezelkabels in twee hoofdcategorieën worden verdeeld:
De vezelkerndiameter is extreem klein (ongeveer 9 micron) en licht plant zich in een enkele rechte modus voort, wat resulteert in minimale spreiding en vervorming. Dit maakt hem geschikt voor transmissie over lange afstanden van tientallen of zelfs honderden kilometers. Het wordt vaak gebruikt in telecommunicatie-backbone-netwerken, netwerken in het grootstedelijk gebied en onderzeese communicatiesystemen.
De vezelkern is dikker (50 of 62,5 micron), waardoor licht zich langs meerdere paden kan voortplanten. Dit maakt het relatief goedkoop en geschikt voor transmissie over korte afstanden met hoge bandbreedte, zoals in datacenters, lokale netwerken en bekabeling in gebouwen. Vanwege de modale spreiding zijn de transmissieafstand en bandbreedte echter beperkt in vergelijking met single-mode glasvezel.
Om glasvezelkabels aan te sluiten op switches, routers of andere apparaten zijn gespecialiseerde glasvezelconnectoren en -adapters vereist. Deze connectoren lijnen de vezeluiteinden nauwkeurig uit om een soepele optische signaaloverdracht te garanderen.
De SC-connector (Subscriber Connector) is een van de meest gebruikte glasvezelconnectoren. Het beschikt over een vierkante plastic behuizing met een push-pull-kliksluiting, waardoor installatie en verwijdering eenvoudig zijn. De voordelen zijn onder meer een laag invoegverlies, een hoog retourverlies en stabiele en betrouwbare prestaties.
De SC-glasvezeladapter is een belangrijk onderdeel voor het aansluiten van twee SC-connectoren. Het is meestal een vierkante plastic doos met een interne keramische huls die de vezelkernen van de twee SC-connectoren nauwkeurig uitlijnt, waardoor een optische verbinding mogelijk is. Adapters zijn verkrijgbaar in simplex (één vezel verbinden) of duplex (twee vezels verbinden).
De LC-connector (Lucent Connector) is de voorkeurskeuze voor bekabelingsomgevingen met hoge dichtheid. Dankzij het compacte formaat, de helft van dat van de SC-connector, kunnen er meer glasvezelconnectoren in dezelfde ruimte worden geplaatst. LC-connectoren maken ook gebruik van een push-pull-snap-on-ontwerp. Vanwege hun compacte ontwerp en uitstekende prestaties worden ze veel gebruikt in omgevingen met beperkte ruimte, zoals datacenters en patchpanelen.
De LC glasvezeladapter is bovendien compact en wordt gebruikt om twee LC-connectoren aan te sluiten. Het is doorgaans een duplexontwerp, dat een glasvezelverbindingsoplossing met hoge dichtheid biedt en aanzienlijk kastruimte bespaart.
De FC-connector (Ferrule Connector) is voorzien van een schroefdraadaansluiting. Gebruikers draaien de connector om deze vast te draaien, waardoor een zeer stabiele verbinding ontstaat, zelfs in omgevingen die onderhevig zijn aan trillingen of zware schokken. FC-connectoren worden vaak aangetroffen in telecommunicatieapparatuur, industriële besturingssystemen en precisie-instrumenten.
De FC-glasvezeladapter maakt ook gebruik van een schroefdraadverbinding, waardoor een stevig verbindingsplatform voor de FC-connector ontstaat, waardoor een stabiele optische signaaloverdracht wordt gegarandeerd, zelfs in ruwe omgevingen.
De ST-connector (Straight Tip) is een connector met een bajonetsluiting, qua vorm vergelijkbaar met een BNC-connector. Het vereist een draai om op zijn plaats te vergrendelen en was ooit een zeer populair connectortype in glasvezelnetwerken. Vanwege het grotere formaat en het minder handige vergrendelingsmechanisme dan SC- en LC-connectoren, zijn ST-connectoren echter geleidelijk uitgefaseerd in nieuwe netwerkimplementaties, maar ze zijn nog steeds te vinden in sommige oudere apparatuur en netwerken.
ST-glasvezeladapters verbinden twee ST-connectoren. Hun ontwerp met bajonetsluiting zorgt voor een veilige verbinding en wordt vaak gebruikt in oudere LAN-apparatuur.
Glasvezelkabel is met zijn superieure prestaties een onmisbaar onderdeel geworden van moderne communicatienetwerken. Of u nu een bedrijfsnetwerk plant, een datacenter bouwt of gewoon geïnteresseerd bent in communicatietechnologie: als u de verschillende typen, structuren en verbindingsmethoden van glasvezelkabels begrijpt, kunt u deze krachtige technologie beter begrijpen en gebruiken, waardoor een solide basis wordt gelegd voor ons digitale leven.
