Hoe kies je een glasvezellassluiting?

Het kiezen van de juiste glasvezellassluiting komt neer op: vier kernfactoren: installatieomgeving, kabelinvoerconfiguratie, vezeltellingscapaciteit en afdichtingsmethode . Als je deze goed doet, heb je een sluiting die verbindingen 20 jaar lang beschermt. Als ze het mis hebben, kan binnendringend vocht of mechanisch falen een heel netwerksegment platleggen. In deze gids wordt elke factor opgesplitst met specifieke gegevens om u te helpen de juiste keuze te maken.

Wat is een Vezeloptische lassluiting en waarom is kiezen belangrijk?

Een glasvezelverbindingssluiting (FOSC) is een afgesloten behuizing die vezelverbindingen beschermt tegen schade door omgevingsfactoren: vocht, stof, UV-straling, temperatuurschommelingen en mechanische spanning. Ze worden gebruikt bij kabelverbindingen, aftakkingspunten en aansluitlocaties in zowel lucht- als ondergrondse glasvezelnetwerken.

Een niet-overeenkomende sluiting is een van de meest voorkomende oorzaken van defecten aan glasvezelnetwerken in het veld. Het gebruik van een IP67-geclassificeerde koepelsluiting in een herhaaldelijk ondergelopen ondergrondse kluis – waarvoor minimaal IP68 vereist is met een onderdompeling van 1 meter gedurende 24 uur – kan binnen 6 tot 18 maanden resulteren in een volledig falen van de verbinding. De juiste specificatie voorkomt kostbare re-splicing en netwerkuitval.

Stap 1 – Identificeer de installatieomgeving

De omgeving is het belangrijkste selectiecriterium. Het bepaalt de vereiste beschermingsgraad (IP), de materiaalkwaliteit en de vormfactor van de sluiting.

Luchtinstallaties

Luchtafsluitingen worden op palen gemonteerd of aan koerierdraad bevestigd. Ze moeten weerstand bieden UV-blootstelling, windbelasting en temperatuurwisselingen van -40°C tot 70°C . Zoek naar UV-gestabiliseerde polycarbonaat- of ABS-behuizingen en een minimale IP55-classificatie. Horizontale (stoot)sluitingen zijn de standaardkeuze voor antennes vanwege hun gemak bij montage en herintreding.

Ondergronds / Direct begraven

Direct begraven sluitingen moeten dat zijn waterdicht tot minimaal IP68 — doorgaans geschikt voor onderdompeling op 1-3 meter diepte gedurende 24-72 uur, afhankelijk van de bodemgesteldheid. Koepelachtige sluitingen met gel- of krimpkousafdichting worden hier veel gebruikt. Vermijd sluitingen met alleen deksels met boutsluiting; opnieuw betreden zonder de afdichting te beschadigen is van cruciaal belang voor toekomstig onderhoud.

Ondergrondse kluizen en mangaten

Mangaten en handgaten zijn de zwaarste omgevingen. Deze ruimtes kunnen herhaaldelijk onder water komen te staan, gassen ophopen en afsluitingen blootstellen aan knaagdieractiviteit. Specificeer Sluitingen met IP68-classificatie en mechanische afdichting (compressiepakkingen of roestvrijstalen banden) in plaats van op gel gebaseerde systemen, die kunnen verslechteren bij herhaalde overstromingscycli.

Binnen-/gebouwverhogers

Binnenafsluitingen in leidingstijgbuizen of apparatuurruimten vereisen een lagere bescherming tegen binnendringing (IP20 of IP44 is vaak voldoende), maar moeten mogelijk voldoen aan brandvertragingsnormen zoals UL 94 V-0 of IEC 60332. Compacte inline- of traygebaseerde sluitingen zijn hier typisch.

Stap 2 – Selecteer het juiste sluitingstype

Glasvezellassluitingen zijn er in drie belangrijke vormfactoren. Elk past bij verschillende implementatiescenario's:

Dome sluitingen gebruik een basis-en-koepelontwerp, afgedicht met een compressiemoer of klemring. Ze bieden een uitstekende IP68-waterdichtheid en werken goed in omgevingen met veel vocht. Het nadeel: om toegang te krijgen tot de interne onderdelen moet de koepel worden losgeschroefd, wat lastig kan zijn in kleine gewelven.

Horizontale (kont)sluitingen hebben een cilindrische schaal die in de lengte splitst, waardoor de toegang tot de lasbak snel en gemakkelijk is. Dit maakt ze favoriet voor luchtimplementaties waarbij technici met beperkte tijd en ruimte aan palen werken.

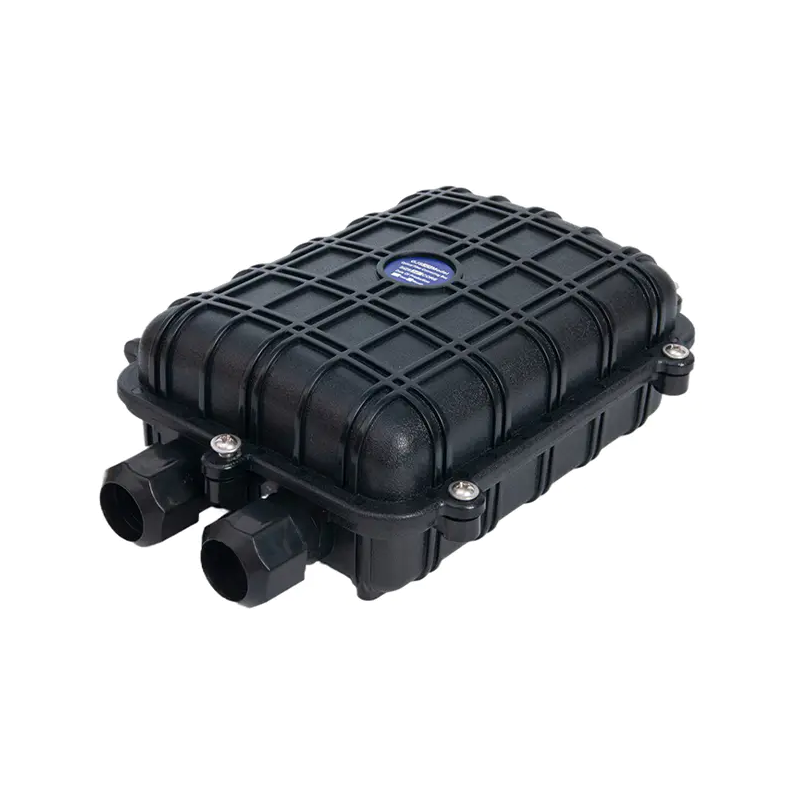

Inline-sluitingen zorgen ervoor dat kabels recht door beide uiteinden kunnen lopen, waardoor ze ideaal zijn voor kabelverbindingen in het midden van kabelgoten in kanaalsystemen of stijgleidingen van gebouwen. Ze bieden doorgaans de meest compacte voetafdruk.

Stap 3 – Bepaal het aantal vezels en de capaciteit van de lasbak

Maak de sluiting altijd op maat minimaal 25-50% meer vezels dan momenteel nodig is . Netwerkuitbreidingen zijn gebruikelijk, en het heropenen van een ondergrondse sluiting om er een grotere eenheid in te ruilen is duur en ontwrichtend.

Belangrijke capaciteitsstatistieken om te controleren:

• Aantal lastrays: Elke standaardtray bevat 12–24 splitsingen (fusie of mechanisch). Voor een laspunt met 48 vezels zijn minimaal 2 à 4 trays nodig.
• Kabelpoorten: Tel het aantal kabels dat in- en uitgaat. Een aftakpunt met 1 feeder en 4 distributiekabels heeft minimaal 5 poorten nodig. De meeste koepelsluitingen bieden 3 tot 6 poorten; horizontale sluitingen kunnen er 8 of meer hebben.
• Stapelhoogte trays: Vooral bij koepelsluitingen beperkt de stapelhoogte van de interne trays het aantal trays dat past – doorgaans 6 tot 12 trays in een standaard dome-eenheid.

Voor FTTH-distributiepunten (fiber to the home) zijn sluitingen die 48-96 vezels met 4-6 poorten verwerken typisch. Voor backbone- of feederkabels is een glasvezelcapaciteit van 144–576 met 8–12 poorten gebruikelijker.

Stap 4 – Evalueer de afdichtingsmethode

Het afdichtingssysteem bepaalt zowel het beschermingsniveau tegen binnendringing als hoe gemakkelijk de sluiting in de toekomst opnieuw kan worden geopend. De drie belangrijkste methoden zijn:

Gelafdichting

Gel- (of vet-)afdichtingen vullen de kabelinvoerpoorten met een halfvaste verbinding die zich aanpast aan onregelmatige kabelvormen. Het biedt betrouwbare IP68-prestaties en is eenvoudig te installeren. Gel kan echter na verloop van tijd uitdrogen of vuil aantrekken, en bij het opnieuw betreden ervan is reiniging nodig, wat de onderhoudstijd vergroot. Meest geschikt voor permanente of low-re-entry-implementaties .

Mechanische / compressieafdichting

Compressiepakkingen en rubberen doorvoertules dichten de kabelpoorten af wanneer ze worden vastgedraaid met schroeven of klemringen. Deze laten toe zonder gereedschap of met weinig moeite opnieuw invoeren en laat geen residu achter. Ze zijn ideaal voor kluizen en mangaten waarbij de afsluiting meerdere malen per jaar betreden kan worden. Bij juiste installatie geclassificeerd tot IP68.

Warmtekrimpende afdichting

Krimpkousen met zelfklevende voering worden met een warmtepistool over de kabelingangen aangebracht. Eenmaal aangebracht, creëert het een permanente, zeer betrouwbare afdichting. De wisselwerking is dat Voor herintreding is het doorsnijden van de krimpkous vereist , waardoor het alleen geschikt is voor verbindingspunten die zelden of nooit opnieuw zullen worden bezocht. Vaak gebruikt voor onderzeese of kritieke infrastructuurtoepassingen waarbij hermeticiteit op de lange termijn de hoogste prioriteit heeft.

Stap 5 – Controleer de kabelcompatibiliteit en de ingangsdiameter

Niet alle sluitingen zijn geschikt voor alle kabeltypes. Controleer vóór aankoop het volgende:

• Bereik kabelbuitendiameter: De meeste sluitingen accepteren kabels van 5 mm tot 25 mm, maar sommige koepelsluitingen ondersteunen alleen kabels tot 16 mm. Gepantserde kabels hebben vaak grotere diameters en vereisen specifieke poortkits.
• Kabeltype: Platte valkabels, ronde losse buiskabels en lintkabels hebben elk verschillende ingangseisen. Controleer of de sluiting uw specifieke kabelgeometrie ondersteunt.
• Sterkte verankering van leden: Gepantserde of zelfdragende kabels hebben verstevigingsankers in de sluiting nodig om te voorkomen dat spanning de lasgoten bereikt. Zorg ervoor dat de sluiting compatibele verankeringshardware heeft.

Stap 6 – Controleer of de normen worden nageleefd

Gerenommeerde sluitingen worden getoetst aan internationaal erkende normen. Let bij het beoordelen van een product op naleving van:

Een afsluitingslijst die voldoet aan IP68 zonder een verwijzing naar de IEC 60529-testmethodologie moet met voorzichtigheid worden behandeld. Vraag altijd testrapporten van derden op van leveranciers voor kritische implementaties.

Veelvoorkomende fouten die u moet vermijden bij het selecteren van een vezellassluiting

• De vezelgroei onderschatten: Een sluiting die precies is afgestemd op het huidige aantal vezels, zal dure vervanging vereisen naarmate de capaciteit toeneemt. Houd altijd rekening met minimaal 50% vrije hoogte.
• Herintredingsfrequentie negeren: Als een laspunt driemaandelijks toegankelijk is voor onderhoud of nieuwe druppels, is een door hitte krimpende sluiting onpraktisch. Zorg ervoor dat de afdichtingsmethode overeenkomt met uw operationele model.
• Kiezen voor IP67 voor ondergelopen kluizen: IP67 dekt 30 minuten onderdompeling op 1 meter diepte. Veel ondergrondse gewelven ervaren aanhoudende overstromingen tot ver daarbuiten. IP68 met specifieke diepte- en duurclassificaties is onder deze omstandigheden niet onderhandelbaar.
• Met uitzicht op buigradiusbeheer: Vezelkabels hebben een minimale buigradius (doorgaans 20× de kabeldiameter voor installatie, 10× voor de lange termijn). Sluitingen met ontoereikende interne routeringsgeleiders veroorzaken microbuigverliezen en uiteindelijk vezelfalen.
• Kits voor het overslaan van veldafdichtingen: Voor veel sluitingen zijn in het veld installeerbare poortafdichtingskits voor ongebruikte poorten nodig. Als u poorten open laat staan ​​(zelfs afgedekt), kan de IP-classificatie na verloop van tijd in zware omgevingen in gevaar komen.

Snelle selectiechecklist

Gebruik deze checklist voordat u een glasvezel splice sluiting aankoop:

1. Bevestig de installatieomgeving: lucht, ondergronds kanaal, direct ingegraven, kluis of binnen
2. Bepaal de vereiste IP-waarde: IP55 (antenne) / IP67 (af en toe onderdompelen) / IP68 (continue onderdompeling)
3. Tel vandaag nog het totale aantal vezels en voeg 50% toe voor de groei. Selecteer een sluiting die aan dit aantal voldoet of deze overschrijdt
4. Tel de benodigde kabelingangen (poorten), inclusief reserveonderdelen voor toekomstige kabels
5. Meet de buitendiameters van de kabels en bevestig de compatibiliteit met het poortkitassortiment van de sluiting
6. Selecteer het afdichtingstype: gel (permanent), mechanisch/compressie (frequente herintreding) of krimpkous (zeer permanent)
7. Conformiteit met IEC 60529 en relevante regionale normen (GR-771, EN 50411) verifiëren
8. Controleer of de interne buigradiusgeleiders geschikt zijn voor uw kabelspecificaties
9. Controleer of er verstevigingsankers zijn meegeleverd voor gepantserde of zelfdragende kabels
10. Vraag testrapporten van derden aan voor IP-classificatie en milieuprestaties
