Hoe installeer ik een snelle glasvezelconnector?

2026-01-23

Het installeren van een snelle glasvezelconnector is een belangrijke vaardigheid voor Fiber to the Home (FTTH) en onderhoud op locatie. Simpel gezegd omvat het installatieproces vier kernstappen: het strippen en reinigen van de vezel, het splijten van de vezel, het plaatsen en vastzetten ervan, en uiteindelijk het vergrendelen van de behuizing. Deze koude-lastechnologie elimineert de noodzaak voor dure smeltlasapparaten, waardoor verbindingen van hoge kwaliteit binnen enkele minuten mogelijk zijn met alleen eenvoudige draadstrippers en hakmes.

Wat is een glasvezel-snelconnector?

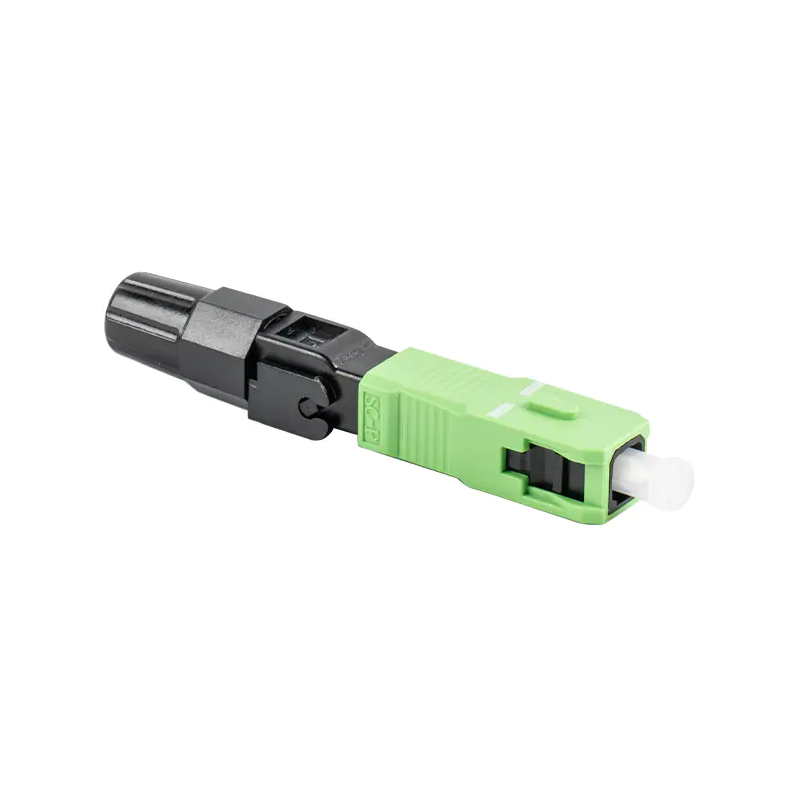

EEN Glasvezel snelle connector , in de industrie gewoonlijk een "koude lasconnector" genoemd, is een voorgepolijste connector van fabriekskwaliteit. Het bevat een vooraf geïnstalleerde gel voor het matchen van vezels en de brekingsindex. Tijdens de installatie wordt de voorbereide vezel eenvoudigweg in de V-groef gestoken voor mechanische verbinding. Het wordt veel gebruikt in optische splitters, distributieframes en ONU-terminals.

Benodigd gereedschap vóór installatie

Zorg ervoor dat u, voordat u begint, over het volgende professionele gereedschap beschikt om de verbindingskwaliteit te garanderen:

Miller-tang/draadstripper: Wordt gebruikt om de vezelcoating te strippen.
Vezelstripper met vaste lengte: Zorgt voor een nauwkeurige striplengte van de vezels.
Vezelmes: een cruciaal hulpmiddel dat de vlakheid van het vezeleindvlak bepaalt.
Pluisvrije doekjes en alcohol (99% zuiverheid of hoger): Gebruikt om de vezelkern grondig te reinigen.
Roodlichtpen (optioneel): Wordt gebruikt om de verbinding op continuïteit te testen.

Gedetailleerde installatiestappen

1. De staartkap plaatsen en de vezel strippen

Voer eerst het glasvezel snelle connector 's staartkap op de vezel. Gebruik vervolgens een vezelstripper met een vaste lengte om de buitenmantel en de coating van de vezel te strippen. De standaard is om ongeveer 50 mm van de buitenste beschermende omhulling te strippen, waardoor ongeveer 20 mm blanke vezel bloot komt te liggen (de specifieke lengte is afhankelijk van de instructies van het connectormerk).

2. De vezel reinigen

Dit is de gemakkelijkst over het hoofd geziene, maar belangrijkste stap. Gebruik een pluisvrij doekje gedrenkt in alcohol om de kale vezel krachtig af te vegen. Een "piepend" geluid geeft aan dat het schoon is. Raak de gereinigde vezel niet meer met uw handen aan.

3. Nauwkeurig kloven

Plaats de vezel in de geleidegroef van het hakmes. Glasvezel snelle connectors hebben strenge eisen ten aanzien van de splijtlengte (meestal is de lengte van de blote vezel 10-12 mm). Zorg ervoor dat het eindvlak vlak en braamvrij is.

4. Inbrengen en mechanische vergrendeling

Steek de optische vezel langzaam in het connectorlichaam totdat de vezel een lichte boog vertoont. Dit geeft aan dat de vezelkern in nauw contact staat met de vooraf geïnstalleerde vezel. Druk op dit punt de bovenste vergrendelingsafdekking (krimpgedeelte) naar beneden om de vezel vast te zetten.

5. Behuizingsmontage

Duw de staartdop terug en draai deze vast, en bevestig vervolgens de connectorbehuizing. Op dit punt kan een roodlichtpen worden gebruikt om licht vanaf het andere uiteinde te laten schijnen om te controleren op lichtlekkage bij het verbindingspunt. Geen lichtlekkage duidt op een succesvolle verbinding.

Tips voor het verbeteren van het succespercentage van verbindingen

Zorg voor een schone omgeving: Stof is de grootste vijand van glasvezelsnelkoppelingen en zal direct leiden tot overmatig insteekverlies.
Snijprecisie: Als uit tests een hoge demping blijkt, wordt dit meestal veroorzaakt door een ongelijkmatig snijvlak. Opnieuw snijden wordt aanbevolen.
Gebruik geen overmatige kracht: Oefen bij het inbrengen van de optische vezel lichte kracht uit om te voorkomen dat de vezelkern breekt of de interne V-groef wordt beschadigd.

Het beheersen van de installatietechnieken van glasvezelsnelconnectoren kan niet alleen de constructie-efficiëntie verbeteren, maar ook de onderhoudskosten van glasvezelnetwerken aanzienlijk verlagen.
