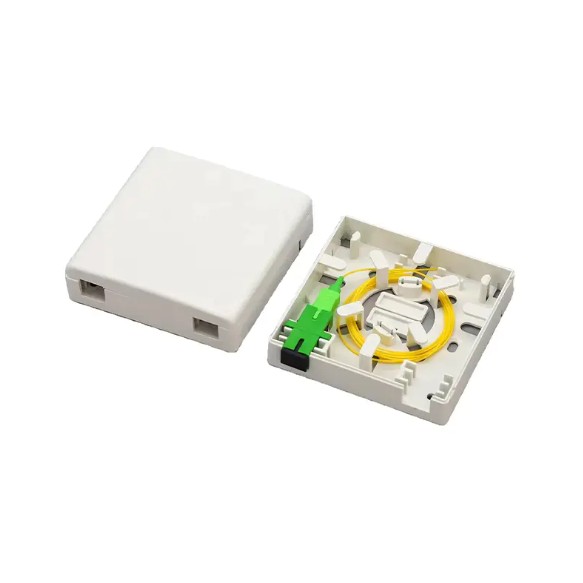

Een glasvezelverdeelkast (FDB) is een essentieel apparaat in glasvezelcommunicatienetwerken. Het biedt een veilig, gecentraliseerd beheerpunt voor optische kabels die gebouwen of gebruikersterminals binnenkomen. Of het nu gaat om grootschalige industriële projecten, datacenters of fiber-to-the-home (FTTH)-oplossingen, het juiste gebruik van de FDB is van cruciaal belang voor het garanderen van stabiele optische signaaloverdracht en het verbeteren van de efficiëntie van netwerkonderhoud.
Sleutelfuncties en structuur van een glasvezelverdeelkast
De primaire functies van een glasvezel patchpanelen zijn bedoeld voor het beveiligen, beschermen, splitsen, beëindigen en distribueren van optische kabels. Het bestaat doorgaans uit een doosbehuizing, een intern glasvezelconnectorpaneel, een lasbak, een vezelopslagapparaat en kabelbevestigingen. Als u deze componenten begrijpt, wordt een betere bediening en onderhoud vergemakkelijkt:
- Kabelinvoer en armatuur: Beschermt optische kabels tegen mechanische schade bij het betreden van de verdeelkast en beveiligt ze om beweging te voorkomen.
- Vezelverbinding en opslag: Biedt een schoon en veilig gebied voor het verbinden van vezels. De gesplitste vezels worden vervolgens opgerold en opgeslagen in de lasbak om de vezelconnectoren te beschermen.
- Glasvezelpatching en -verbinding: Sluit de gesplitste glasvezelkernen aan op patchkabels met behulp van adapters (zoals SC- en LC-kabels) om verbindingen tot stand te brengen met externe glasvezelapparatuur (zoals glasvezelschakelaars en transceivers). Dit is wat "patch" betekent.
Stappen voor het correct gebruik van een glasvezelpatchbox
1. Installatie en bevestiging
De glasvezelpatchbox moet worden geïnstalleerd op een droge, schone en gemakkelijk toegankelijke locatie, zoals een communicatieruimte, apparatuurruimte of gangmuur.
- Locatieselectie: Zorg ervoor dat de omgevingstemperatuur en vochtigheid voldoen aan de apparatuurvereisten en voldoende ruimte bieden voor gebruik en toekomstige uitbreiding.
- Beveiliging: Bevestig de patchbox aan de muur of het rek met behulp van bevestigingsmiddelen zoals expansieschroeven. Houd de doos recht.
2. Kabelinvoer en bevestiging
- Strippen: Strip de glasvezelkabel zoals vereist en laat een geschikte lengte over voor toegang tot het verbindingsgebied.
- Veilig: Gebruik kabelklemmen of kabelbinders om de versterkingskern en de buitenmantel van de glasvezelkabel binnen de behuizing vast te zetten, zodat ze spanning kunnen weerstaan en de optische vezel tegen spanning kunnen beschermen.
3. Vezels verbinden en oprollen
- Voorbereiding van de vezelkern: Bereid de kale vezelkern van de optische kabel en de blote vezelkern van de varkensstaart voor. Het ene uiteinde van de varkensstaart bevat de kale vezel voor het splitsen; het andere uiteinde bevat een connector om op het paneel aan te sluiten.
- Verbinden: Gebruik een vezelfusielasapparaat om nauwkeurig te splitsen en lasverliezen tot een minimum te beperken.
- Opslaan en beschermen: Bescherm de gesplitste las met krimpkous en wikkel deze netjes op in een lasbak. De buigradius van de vezel tijdens het oprollen mag niet kleiner zijn dan het minimum dat is gespecificeerd door de vezelfabrikant, doorgaans niet minder dan 40 mm, om grotere vezelverliezen te voorkomen.
4. Bedrading en aansluiting
- Verbinden: Steek de connector (zoals een SC-connector) op de fusion-spliced fiber-pigtail in de adapter op het glasvezel-patchpaneel.
- Patchkabelaansluiting: Gebruik glasvezelpatchkabels om de adapter op het paneel aan te sluiten op externe communicatieapparatuur. Zorg ervoor dat het patchsnoermodel overeenkomt met het adaptertype.
Beheertips voor het optimaliseren van het gebruik van glasvezelpatchpanelen
Efficiënt glasvezel patchpanelen beheer kan het aantal netwerkstoringen en de onderhoudskosten aanzienlijk verlagen.
- Duidelijke etikettering: Geef elke vezel, poort en patchkabel een duidelijk label, met vermelding van het begin- en eindpunt, evenals het doel ervan (zoals "uplink" of "gebruikerstoegang").
- Kabelbeheer: Gebruik kabelbinders of kabelclips om de glasvezelpatchkabels en opgeslagen vezels netjes in de behuizing te bundelen om verknoping en verwarring te voorkomen en om een soepele luchtstroom te garanderen.
- Regelmatige inspectie: Inspecteer regelmatig de binnenkant van het patchpaneel om er zeker van te zijn dat deze vrij is van stof en vocht en dat alle verbindingen veilig en betrouwbaar zijn. Gebruik indien nodig een optische vermogensmeter om de optische signaalsterkte te controleren.
Glasvezelpatchpanelen dienen als brug die optische kabellijnen en eindapparatuur met elkaar verbindt. De kwaliteit van het gebruik en beheer ervan bepaalt rechtstreeks de prestaties van het gehele glasvezelcommunicatienetwerk. Door gestandaardiseerde installatieprocessen en verfijnd beheer kunnen de betrouwbaarheid en transmissie-efficiëntie van het glasvezelnetwerk worden gemaximaliseerd, waardoor gebruikers een stabiele en snelle datatransmissie-ervaring krijgen.
