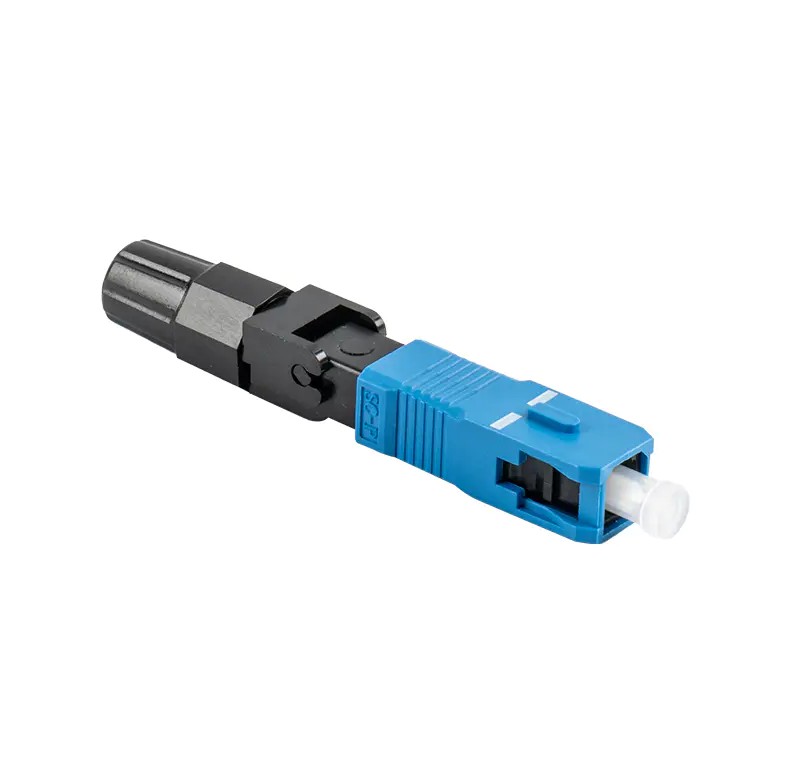

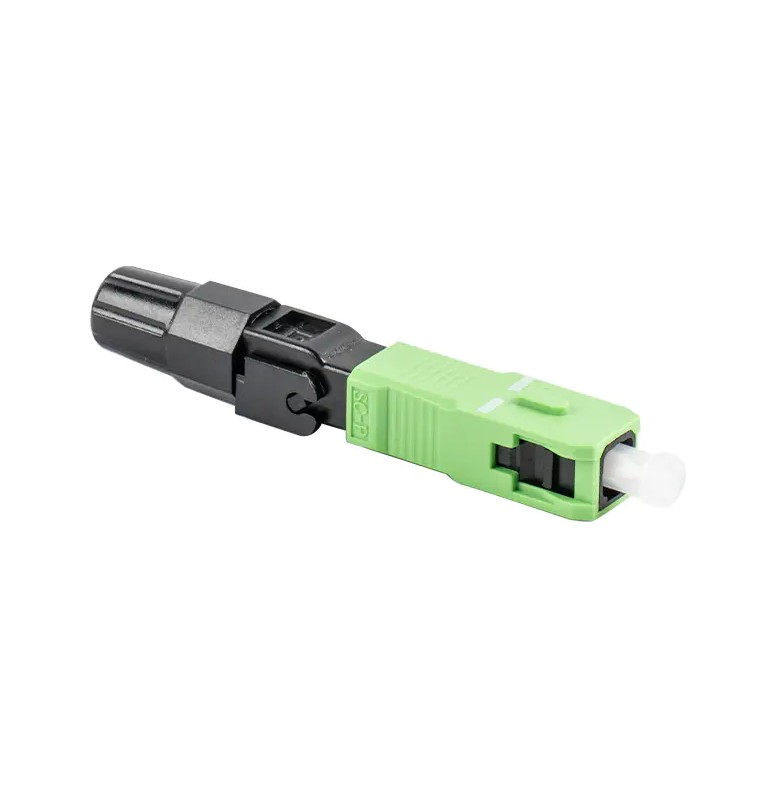

De SC-serie glasvezelsnelconnector is een glasvezelconnector die mechanisch snelle glasvezelverbindingen tot stand brengt en is ontworpen voor het veldlassen van glasvezelkabels. Het beschikt doorgaans over een voorgepolijste spantang en een mechanisch lasmechanisme, waardoor een snelle en betrouwbare vezelsplitsing mogelijk is.
De SC-connector, ontwikkeld door NTT Corporation uit Japan, is een glasvezelconnector met rechthoekige schaal die wordt gebruikt voor verwijderbare verbindingen tussen vezels. De basisstructuur bestaat uit een ferrule en koppelhuls, waarvan de afmetingen dezelfde zijn als die van de FC-connector, maar het bevestigingsmechanisme maakt gebruik van een plug-and-latch-mechanisme, waardoor rotatie niet meer nodig is.
De SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
De Importance of Fiber Optic Connectors in Modern Communication Networks
Glasvezelconnectoren zijn een essentieel onderdeel van moderne communicatienetwerken. Ze verbinden, beveiligen en beschermen optische vezels in glasvezelcommunicatiesystemen en leggen de basis voor gegevensoverdracht met hoge snelheid, hoge capaciteit en lange afstanden. Met de snelle ontwikkeling van de informatietechnologie blijft het toepassingsbereik van glasvezelconnectoren groeien en neemt hun belang toe.
1. De kernrol van het verbinden en beveiligen van glasvezel
De primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. Ondersteuning van de vraag naar snelle gegevensoverdracht
Met de ontwikkeling van opkomende technologieën zoals 5G, het Internet of Things (IoT), cloud computing en kunstmatige intelligentie neemt de vraag naar datatransmissiesnelheden en bandbreedte toe. Als kerncomponent van glasvezelcommunicatiesystemen moeten glasvezelconnectoren een hoge bandbreedte, lage latentie en hoge betrouwbaarheid hebben. De SC-serie Fiber Optic Fast-connector maakt bijvoorbeeld gebruik van mechanische fusiesplitsing, waardoor er geen warmte of lijm nodig is om snelle en betrouwbare glasvezelverbindingen te realiseren. Ze zijn bij uitstek geschikt voor hogesnelheidstoegangsscenario's zoals FTTH (fiber to the home).
3. Aanpasbaar aan verschillende toepassingsscenario's
Glasvezelconnectoren worden veel gebruikt in verschillende communicatienetwerkomgevingen, inclusief maar niet beperkt tot:
Datacenters en bedrijfsnetwerken: In datacenters worden glasvezelconnectoren gebruikt voor snelle gegevensoverdracht tussen servers, switches, routers en andere apparaten, en zijn ze van cruciaal belang voor het bouwen van hoogwaardige netwerkarchitecturen.
Telecommunicatienetwerken: In carrier-backbone- en grootstedelijke netwerken verbinden glasvezelconnectoren optische kabels, optische eindapparatuur en optische transmissieapparatuur, waardoor de basis wordt gelegd voor langeafstandscommunicatie met hoge capaciteit.
Fiber-to-the-Home (FTTH): Bij breedbandtoegang thuis verbinden glasvezelconnectoren optische kabels met eindapparatuur van gebruikers, wat een cruciale rol speelt bij het bereiken van gigabit- en zelfs 10G-toegang.
Bewakings- en beveiligingssystemen: Op het gebied van videobewaking, verkeersbeheer, stroombewaking en andere gebieden worden glasvezelconnectoren gebruikt om high-definition, real-time videotransmissienetwerken te bouwen.
Industriële automatisering en intelligente productie: Op het gebied van industriële besturing, robotica, slimme fabrieken en andere gebieden worden glasvezelconnectoren gebruikt om zeer betrouwbare industriële Ethernet-netwerken en realtime controlesystemen te bouwen.
4. Verbetering van de betrouwbaarheid en onderhoudbaarheid van communicatiesystemen
De design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. Bevordering van de voortdurende ontwikkeling van communicatietechnologie
De continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. Naleving van internationale normen en industriespecificaties
Om de compatibiliteit en interoperabiliteit van glasvezelconnectoren te garanderen, is een reeks relevante internationale normen opgesteld, zoals TIA/EIA-604-3, IEC 61754 en GB/T 17650. Deze normen definiëren duidelijk de afmetingen, prestaties en testmethoden van glasvezelconnectoren, waardoor compatibiliteit tussen producten van verschillende fabrikanten wordt gegarandeerd en de gezonde ontwikkeling van de glasvezelcommunicatie-industrie wordt bevorderd.
Vergelijking van SC-connectoren met andere connectortypen (zoals LC, FC en ST)
SC-connectoren verschillen aanzienlijk van andere connectortypen (zoals LC, FC en ST) wat betreft structuur, prestaties en toepassingsscenario's. Het volgende is een gedetailleerde vergelijking:
1. Structuur en uiterlijk
SC-connectoren: De behuizing is rechthoekig, steekbaar en heeft een klikontwerp. Ze zijn relatief groot, ongeveer 28 mm lang en 15 mm breed, en zijn doorgaans blauw of grijs.
LC-connectoren: De LC-connector is kleiner dan SC-connectoren, is een compacte rechthoek, ongeveer 15 mm lang en 8 mm breed, en is doorgaans geel. Met behulp van een modulair jack (RJ)-vergrendelingsmechanisme kan de LC-connector op dezelfde manier worden aangesloten als de SC-connector, maar is hij compacter.
FC-connectoren: hebben een rond uiterlijk, een schroefdraadaansluiting, een diameter van ongeveer 12 mm en een lengte van 30 mm, en zijn doorgaans groen.
ST-connectoren: ze hebben een rond uiterlijk, een opschroefbaar bevestigingsmechanisme en een halfdraai-vergrendelingsmechanisme en zijn geschikt voor multimode glasvezelsystemen.
2. Prestatiekenmerken
SC-connector: Biedt uitstekende uitwisselbaarheid en herhaalbaarheid, met een invoegverlies binnen 0,3 dB en een retourverlies van meer dan 40 dB, waardoor deze geschikt is voor veelvuldig aansluiten en loskoppelen.
LC-connector: compact, met invoegverlies binnen 0,25 dB en retourverlies van meer dan 55 dB. De push-pull plug-in werking bespaart ruimte en is geschikt voor bekabelingsomgevingen met hoge dichtheid.
FC-connector: Biedt een veilige verbinding met schroefdraad met een invoegverlies van ongeveer 0,2 dB en een retourverlies van meer dan 50 dB, waardoor deze geschikt is voor omgevingen die een hoge stabiliteit vereisen.
ST-connector: Eenvoudig te installeren maar gemakkelijk te verwijderen, geschikt voor transmissieomgevingen met lage snelheid, zoals campusnetwerken en gebouwnetwerken.
3. Toepassingsscenario's
SC-connector: Wordt veel gebruikt bij de aanleg van netwerken van telecomoperatoren, kabel-tv-netwerken en bedrijfscampusnetwerken, zoals FTTB- en FTTH-toegangsnetwerken, voor het aansluiten van optische modems, splitters en andere apparatuur.
LC-connector: Geschikt voor het aansluiten van servers en switches binnen datacenters en het aansluiten van poorten op glasvezeldistributieframes. Het is geschikt voor bekabelingsscenario's met hoge dichtheid, zoals de glasvezelbekabelingsbehoeften van groeiende datacenters.
FC-connectoren: worden gebruikt voor het aansluiten van hoofdlijnen voor communicatie over lange afstanden en kernapparatuur in computerruimtes, waardoor een stabiele optische signaaloverdracht wordt gegarandeerd, zoals in interstedelijke glasvezeltransmissienetwerken over lange afstanden en kernschakelapparatuur in grote datacenters.
ST-connectoren: Vaak gebruikt in glasvezelpatchpanelen. Het nadeel is dat ze gevoelig zijn voor breuk, waardoor de verbindingspunten worden beschadigd en de kwaliteit van glasvezelcommunicatie wordt aangetast.
4. Voordelen en nadelen
SC-connectoren: Voordelen zijn onder meer bedieningsgemak, lage prijs, gemakkelijk aansluiten en loskoppelen, minimale fluctuaties in het invoegverlies, hoge druksterkte en hoge installatiedichtheid; nadelen zijn onder meer het gemak van onthechting.
LC-connectoren: voordelen zijn onder meer het kleine formaat, geschikt voor bekabeling met hoge dichtheid en het eenvoudig aansluiten en loskoppelen door middel van push-pull; nadelen zijn onder meer een complex productieproces en mogelijk hogere kosten.
FC-connectoren: Voordelen zijn onder meer een veilige verbinding en goede stofdichtheid, geschikt voor toepassingen die nauwere verbindingen vereisen; nadelen zijn onder meer een relatief complex installatieproces.
ST-connectoren: Voordelen zijn onder meer installatiegemak en geschiktheid voor transmissieomgevingen met lage snelheid; nadelen zijn onder meer het gemak van losmaken en ongeschiktheid voor bekabeling met hoge dichtheid.
