Wat is een glasvezel PLC-splitter?

EEN glasvezel PLC-splitter is een passief optisch apparaat gebaseerd op planaire optische golfgeleidertechnologie, dat wordt gebruikt om optische ingangssignalen gelijkmatig te verdelen over meerdere uitgangspoorten, of om meerdere optische signalen samen te voegen in één uitgangspoort. Het wordt veel gebruikt in optische vezelcommunicatiesystemen, vooral in passieve optische netwerksystemen (PON), zoals GPON, EPON en XGS-PON.

Het werkingsprincipe van de glasvezel PLC-splitter is gebaseerd op fotolithografietechnologie, die golfgeleiders op een silicaglassubstraat vervaardigt en de conversie van optische signalen realiseert via een nauwkeurig optisch koppelingsproces. De kerncomponenten omvatten een invoervezelarray, een vlakke lichtgolfchip en een uitgangsvezelarray. Alle drie de onderdelen moeten zeer nauwkeurig worden uitgelijnd om de beste transmissiekarakteristieken te garanderen, waaronder een laag invoegverlies, laag reflectieverlies, consistentie en hoge uniformiteit van de transmissieparameters.

EEN fiber optic PLC splitter is a passive optical device based on planar optical waveguide (PLC) technology, which is widely used in optical fiber communication systems. Its technical features are mainly reflected in the following aspects:

Breed golflengtebereik: Het operationele golflengtebereik van glasvezel PLC-splitters ligt gewoonlijk tussen 1260 nm en 1650 nm, wat voldoet aan de behoeften van de meeste glasvezelcommunicatietoepassingen, waaronder FTTH (fiber to the home), PON (passief optisch netwerk) en andere systemen. Dankzij dit brede golflengtebereik kunnen PLC-splitters zich aanpassen aan verschillende soorten glasvezeltransmissiebehoeften, waardoor hun toepasbaarheid in een verscheidenheid aan toepassingsscenario's wordt verbeterd.

Hoge betrouwbaarheid: PLC-splitters worden vervaardigd met behulp van halfgeleiderprocessen en hebben een hoge stabiliteit en betrouwbaarheid. Dit betekent dat ze lange tijd stabiele prestaties kunnen behouden en niet gemakkelijk worden beïnvloed door veranderingen in de omgeving. Hun bedrijfstemperatuurbereik bedraagt ​​bijvoorbeeld gewoonlijk -40°C tot 85°C, waardoor ze normaal kunnen werken onder verschillende klimatologische omstandigheden. Bovendien geeft het structurele ontwerp van PLC-splitters ze ook een hoge mechanische sterkte en duurzaamheid, en zijn ze bestand tegen bepaalde fysieke schokken en trillingen.

Compact ontwerp: De glasvezel PLC-splitter is klein van formaat en eenvoudig te integreren in verschillende netwerkapparaten. Dit compacte ontwerp bespaart niet alleen ruimte, maar vereenvoudigt ook het installatie- en onderhoudsproces. Sommige PLC-splitters zijn bijvoorbeeld slechts 40×4×4 mm tot 60×12×4 mm groot, wat zeer geschikt is voor gebruik in omgevingen met beperkte ruimte. Deze ontwerpfunctie zorgt ervoor dat PLC-splitters op grote schaal worden gebruikt in FTTH-systemen, CATV-koppelingen en optische signaaldistributie.

Laag insteekverlies: PLC-splitters zorgen voor een consistent laag invoegverlies in alle kanalen, wat essentieel is om de efficiëntie van optische signaaloverdracht te garanderen. Invoegverlies verwijst naar de mate van verlies van optische signalen bij het passeren van de splitter. Een laag invoegverlies betekent dat meer optische signalen effectief naar elke uitgangspoort kunnen worden gedistribueerd. Het invoegverlies van sommige PLC-splitters kan bijvoorbeeld zo laag zijn als 7,0 dB (1N-splitter) of 7,6 dB (2N-splitter), waardoor ze goed presteren in toepassingen met hoge bandbreedtevereisten.

Goede uniformiteit tussen kanalen: EENn important feature of PLC splitters is their good inter-channel uniformity, that is, the optical power distribution of each channel is very uniform. This uniformity ensures that the optical signal strength of all output ports is almost the same, thereby avoiding the problem of affecting overall performance due to excessive power in some channels. For example, the maximum channel uniformity of some PLC splitters can reach 0.8dB (1N splitter) or 1.0dB (2N splitter), which provides high flexibility and reliability in practical applications.

Welke velden kunnen glasvezel PLC-splitters toegepast worden?
Glasvezel PLC-splitters zijn passieve optische apparaten gebaseerd op Planar Light Waveguide (PLC) -technologie. Ze worden veel gebruikt in moderne communicatiesystemen. Hun belangrijkste functie is het gelijkmatig verdelen van optische ingangssignalen over meerdere uitgangspoorten, of het combineren van meerdere ingangssignalen tot één uitgangssignaal. Deze technologie speelt op veel belangrijke gebieden een belangrijke rol. Hieronder volgen de specifieke toepassingen op verschillende gebieden:

1. FTTH (glasvezel tot thuis):

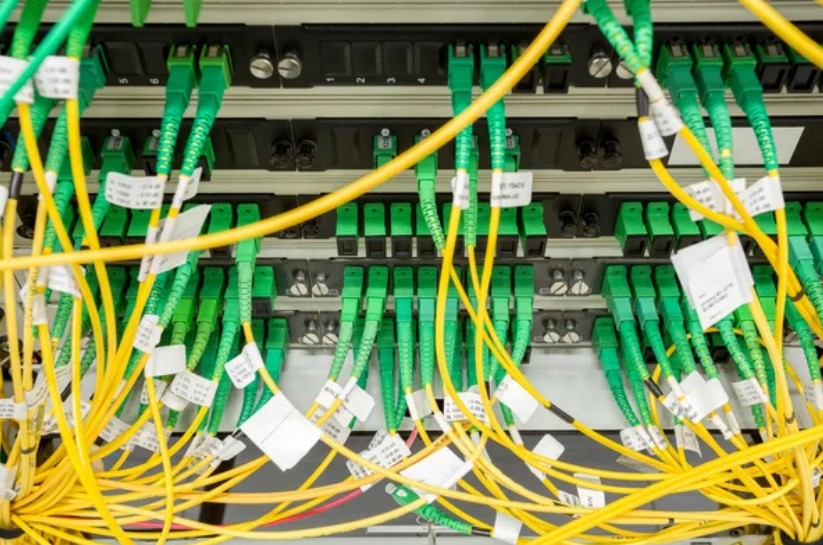

In FTTH-netwerken worden PLC-splitters gebruikt om het centrale kantoor (OLT) en eindapparaten (zoals thuisrouters, settopboxen, enz.) met elkaar te verbinden om de vertakking en distributie van optische signalen te realiseren. Door het signaal van één optische vezel naar meerdere gebruikerseinden te distribueren, verminderen PLC-splitters de hoeveelheid gebruikte optische vezels aanzienlijk, verlagen ze de implementatiekosten en verbeteren ze de flexibiliteit en schaalbaarheid van het netwerk.

2. PON-netwerk:
In passieve optische netwerksystemen (PON), zoals GPON, EPON en XGS-PON, is PLC-splitter een sleutelcomponent die optische lijnterminal (OLT) en optische netwerkeenheid (ONU) verbindt. Hierdoor kan één enkele optische vezel meerdere gebruikers bedienen zonder gebruik te maken van actieve apparatuur, waardoor de complexiteit en onderhoudskosten van het systeem worden verlaagd. Bovendien ondersteunt de PLC-splitter ook een hoge splitratio (zoals 1:64 of 1:128) in het PON-netwerk om te voldoen aan de behoeften van grootschalige gebruikerstoegang.

3. Kabel-tv-systeem (CATV):
In kabel-tv-systemen wordt een PLC-splitter gebruikt om het tv-ingangssignaal gelijkmatig over meerdere thuisgebruikers te verdelen. Door het signaal van een enkele optische vezel naar meerdere uitgangspoorten te distribueren, kan de PLC-splitter op efficiënte wijze video- en audiosignalen van hoge kwaliteit naar meerdere gebruikers verzenden, waardoor de stabiliteit en consistentie van het signaal wordt gegarandeerd.

4. Datacenter:
In het datacenter wordt een PLC-splitter gebruikt om het optische signaal te splitsen tussen verschillende servers en netwerkapparatuur om een efficiënte gegevensoverdracht te garanderen. Door meerdere ingangssignalen te combineren tot één uitgangssignaal, of omgekeerd, kunnen PLC-splitters de distributie van optische signalen in datacenters optimaliseren, het bandbreedtegebruik verbeteren en de behoefte aan afzonderlijke optische vezels verminderen.

5. Industriële automatisering:
Op het gebied van industriële automatisering worden PLC-splitters gebruikt voor signaaloverdracht over lange afstanden om een efficiënte en synchrone werking te bereiken. Door optische signalen naar meerdere sensoren of actuatoren te distribueren, kunnen PLC-splitters realtime communicatie en controle tussen industriële apparatuur garanderen en de productie-efficiëntie en veiligheid verbeteren.

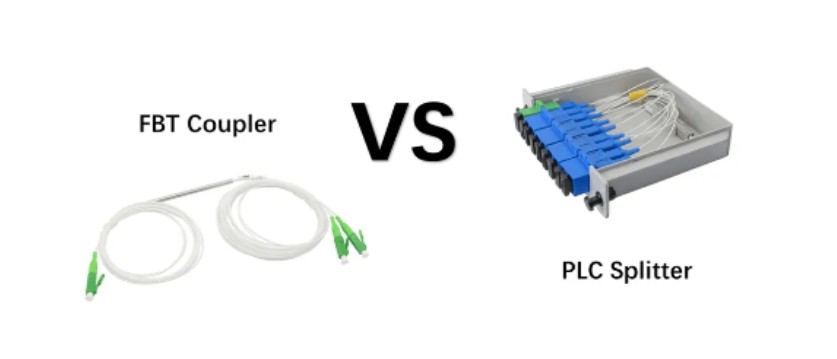

Wat is het verschil tussen PLC- en FBT-splitters?

PLC-splitter (planaire optische golfgeleider) en FBT-splitter (fused taper) zijn twee veel voorkomende optische vezelsplitters, die aanzienlijke verschillen hebben in technische principes, prestaties, toepassingsscenario's, enz. Het volgende is een gedetailleerde vergelijking ervan:

1. Technisch principe
PLC-splitter: Gebaseerd op planaire optische golfgeleidertechnologie, worden golfgeleiders gemaakt met behulp van fotolithografische methoden op een kwartssubstraat om een uniforme verdeling van optische signalen te bereiken. De structuur omvat een substraat, een golfgeleider en een afdekplaat, en de golfgeleider speelt een sleutelrol in het bundelsplitsingsproces.

FBT-splitter: Met behulp van traditionele technologie worden meerdere optische vezels door verhitting versmolten en vervolgens uitgerekt met een taps toelopende machine om de optische vezels uit te lijnen. De gesmolten optische vezels worden beschermd door buizen van epoxyhars en silicaglas en vervolgens afgedicht met roestvrijstalen buizen en siliconen.

2. Werkgolflengtebereik
PLC-splitter: Ondersteunt een breed golflengtebereik van 1260 nm tot 1650 nm, geschikt voor een verscheidenheid aan toepassingsomgevingen.

FBT-splitter: Beperkt tot drie specifieke golflengten van 850 nm, 1310 nm en 1550 nm, beperkte flexibiliteit.

3. Vertakkingsverhouding en uniformiteit
PLC-splitter: Biedt vaste standaard vertakkingsverhoudingen zoals 1:2, 1:4, 1:8, 1:16, 1:32 en 1:64, en alle vertakkingen hebben dezelfde vertakkingsverhouding en de signaalverdeling is uniform.

FBT-splitter: Biedt variabele en aangepaste vertakkingsverhoudingen, maar kan geen exact gelijke verdelingsverhouding garanderen, en de signaalverdeling is ongelijkmatig.

4. Grootte en verpakking
PLC-splitter: compacte structuur, klein formaat, geschikt voor toepassingen met beperkte ruimte, zoals in optische netwerkterminals.

FBT-splitter: groter formaat, vooral bij hoge splitratio's is de pakketmodule groter.

5. Faalpercentage en betrouwbaarheid
PLC-splitter: laag uitvalpercentage, vooral betere prestaties bij hoge splitratio's, breder bedrijfstemperatuurbereik (-40°C tot 85°C).

FBT-splitter: hoog uitvalpercentage, vooral bij splitsingsverhoudingen groter dan 1:8, gevoelig voor storingen als gevolg van extreme temperaturen of onjuiste bediening.

6. Kosten
PLC-splitter: complex productieproces, hoge kosten, maar kan duurder zijn dan FBT-splitter bij kleinere splitratio's.

FBT-splitter: gemakkelijk te verkrijgen en goedkope materialen, lage productiekosten.

7. Toepassingsscenario's
PLC-splitter: geschikt voor toepassingsscenario's die grotere gesplitste configuraties vereisen, zoals FTTx-netwerken, PON-systemen, enz.

FBT-splitter: geschikt voor netwerkconfiguraties waarvoor minder dan 4 splitters nodig zijn, vooral de 1x2- en 1x4-types hebben een goede kosteneffectiviteit.

PLC-splitters zijn superieur aan FBT-splitters wat betreft het golflengtebereik, de uniformiteit van de splitsingsverhouding, het uitvalpercentage en de betrouwbaarheid, maar de kosten zijn hoger. FBT-splitters hebben meer voordelen op het gebied van kosten en specifieke golflengtetoepassingen, maar worden beperkt door de splitsingsverhouding en signaaluniformiteit. De keuze voor welke splitter hangt af van de specifieke toepassingseisen en de afweging tussen kosten, prestaties en betrouwbaarheid.

Hoe werkt de PLC-splitter in het FTTH-netwerk? Hoe gebruik je de PLC-splitter in het FTTH-netwerk?

1. Werkingsprincipe van PLC-splitter
PLC-splitter is een passief optisch apparaat gebaseerd op vlakke optische golfgeleidertechnologie, die veel wordt gebruikt in moderne optische vezelcommunicatiesystemen. Het kernprincipe is het gebruik van fotolithografietechnologie om meerdere parallelle golfgeleiderstructuren te creëren op een kwartsglassubstraat met hoge zuiverheid. Deze golfgeleiders zorgen voor een uniforme verdeling van optische signalen tijdens de voortplanting van de bundel.

1.1 Structurele samenstelling
Ingangsvezelarray: introduceert het optische signaal van OLT (optische lijnterminal) in de PLC-chip.

PLC-chip: bestaat uit meerdere lagen silicaglas en vormt een nauwkeurig golfgeleiderpad door middel van fotolithografie om de splitsing van optische signalen te realiseren.

Uitgangsvezelarray: distribueert het gesplitste optische signaal naar meerdere ONT's (optische netwerkterminals) of gebruikersapparaten.

1.2 Werkproces
De optical signal enters the PLC chip from the input port;

Binnenin de chip wordt het optische signaal gelijkmatig verdeeld over meerdere uitgangspoorten via de golfgeleiderstructuur;

De output port transmits the optical signal to each user terminal (such as home router, set-top box, etc.) through the fiber array.

1.3 Kernprestatie-indicatoren
Insteekverlies: De loss of the optical signal when passing through the splitter is usually between 7dB and 12dB, depending on the splitting ratio and the number of channels.

Kanaaluniformiteit: De difference in optical power between each output channel is usually required to be less than 1dB.

Werkgolflengtebereik: meestal 1260 nm ~ 1650 nm, geschikt voor verschillende transmissiebehoeften.

Isolatie: De degree of isolation between different channels is usually required to be greater than 40dB to prevent signal crosstalk.

2. Hoe PLC-splitters worden gebruikt in FTTH-netwerken

2.1 Overzicht van FTTH-netwerkarchitectuur

FTTH (Fiber to the Home) is een toegangsmethode waarbij glasvezel rechtstreeks naar de huizen of gebouwen van gebruikers wordt ingezet. Het is een van de meest gangbare breedbandtoegangstechnologieën. De typische architectuur omvat:

OLT (Optical Line Terminal): Gelegen in het centrale kantoor, verantwoordelijk voor de communicatie met meerdere gebruikers.

ONU (Optical Network Unit): Gelegen aan de gebruikerskant, verantwoordelijk voor het omzetten van optische signalen in elektrische signalen.

Splitter: Gelegen tussen OLT en ONU, gebruikt om het signaal van één optische vezel naar meerdere gebruikers te distribueren.

2.2 De rol van PLC-splitter in FTTH

In het FTTH-netwerk is de belangrijkste functie van de PLC-splitter het gelijkmatig distribueren van het optische signaal van de OLT naar meerdere gebruikers, waardoor de efficiënte transmissiemodus van "één bron voor meerdere toepassingen" wordt gerealiseerd. Deze technologie wordt Passive Optical Network (PON) genoemd en de belangrijkste voordelen zijn:

Bespaar vezelbronnen: één vezel kan meerdere gebruikers bedienen, waardoor de kosten voor het leggen van vezels worden verlaagd.

Vereenvoudig de netwerkstructuur: er is geen actieve apparatuur vereist, waardoor de onderhoudscomplexiteit wordt verminderd.

Ondersteuning van hoge bandbreedte: geschikt voor PON-systemen met hoge bandbreedte, zoals GPON, EPON en XGS-PON.

2.3 Typische toepassingsscenario's van PLC-splitters
Bij de splitsing op het eerste niveau wordt de PLC-splitter meestal geïnstalleerd in de optische kabelsplitterbox, waardoor de OLT en meerdere gebruikersterminals rechtstreeks met elkaar worden verbonden. Deze configuratie is geschikt voor gebieden met een hoge gebruikersdichtheid en korte afstand.

Typische configuratie: 1×N (N=4~64) splitter, dat wil zeggen dat één ingangsvezel is verbonden met N uitgangsvezels.

EENdvantages: Bespaar glasvezelbronnen en flexibele implementatie.

Nadelen: Hoge prestatie-eisen voor de splitter, vooral wanneer de splitratio hoog is (zoals 1×64).

Bij de splitsing op het tweede niveau wordt de PLC-splitter in cascade geschakeld om een ​​splitsingsstructuur op twee niveaus te vormen. Deze configuratie is geschikt voor scenario's waarin gebruikers wijd verspreid en ver weg zijn.

Typische configuratie: primaire splitter (1×4) secundaire splitter (1×8), ondersteunt in totaal 32 gebruikers.

EENdvantages: bredere dekking, geschikt voor landelijke of afgelegen gebieden.

Nadelen: grotere complexiteit van de implementatie en iets hogere kosten.

EENccording to actual deployment needs, PLC splitters have a variety of packaging forms, suitable for different scenarios:

3. Voordelen van PLC-splitters in FTTH

3.1 Hoge betrouwbaarheid en stabiliteit

PLC-splitters worden vervaardigd met behulp van halfgeleiderprocessen, met een hoge consistentie en stabiliteit, geschikt voor verschillende omgevingsomstandigheden.

De operating temperature range is usually -40°C to 85°C, with strong adaptability.

3.2 Laag inbrengverlies en hoge uniformiteit
Een laag invoegverlies zorgt voor een hoge efficiëntie van de optische signaaloverdracht.

Gelijkmatige stroomverdeling tussen kanalen om prestatieverlies veroorzaakt door signaalonbalans te voorkomen.

3.3 Groot golflengtebereik
Ondersteunt een breed golflengtebereik van 1260 nm ~ 1650 nm, geschikt voor een verscheidenheid aan transmissiebehoeften, zoals CATV, datatransmissie, enz.

3.4 Hoge kosteneffectiviteit
Vergeleken met FBT-splitters (fused taper) hebben PLC-splitters meer kostenvoordelen bij hoge splitratio's.

Geschikt voor grootschalige implementatie, waardoor de totale netwerkbouwkosten worden verlaagd.

3.5 Eenvoudig te installeren en te onderhouden
Passieve apparaten, geen externe voeding nodig, wat het installatie- en onderhoudsproces vereenvoudigt.

Diverse verpakkingsvormen, eenvoudig te integreren in verschillende apparaten.

4. Vergelijking tussen PLC-splitters en FBT-splitters

Met de voortdurende uitbreiding van de FTTH-implementatie wordt de toepassing van PLC-splitters uitgebreider zal worden, vooral in scenario's die hoge bandbreedtevereisten ondersteunen, zoals 10G/25G PON, zullen de voordelen ervan duidelijker worden. In de toekomst, met de verdere optimalisatie van productieprocessen en de verlaging van de kosten, wordt verwacht dat PLC-splitters op meer gebieden een belangrijke rol zullen spelen en de voortdurende ontwikkeling van optische communicatietechnologie zullen bevorderen.

Wat zijn de gebruikelijke verpakkingsvormen? glasvezel PLC-splitters ?
Veel voorkomende verpakkingsvormen van glasvezel PLC-splitters zijn onder meer kale vezels (minimodule), ABS-doos, LGX-doos en rek, en elke verpakkingsvorm heeft zijn specifieke toepassingsscenario's en voordelen.

Kale vezel (minimodule): Deze verpakkingsvorm heeft geen connector en de invoer en uitvoer zijn ontworpen als kale vezels, meestal met behulp van lintvezeluitvoer. Blanke glasvezelsplitters zijn geschikt voor gelegenheden die niet vaak worden gedemonteerd, zoals kabelaansluitdozen, glasvezelverdeelborden, enz.

EENBS box: EENBS box PLC splitters use plastic ABS shells to provide good optical components and cable protection. This packaging form is compact and flexible to install, suitable for installation in various wiring cabinets or chassis. The input end fiber and the output end fiber are on a layer of splitter waveguide made of quartz substrate. The structure is compact and small, which can provide easier and more flexible wiring. It can be directly installed in various existing junction boxes without leaving a large installation space.

LGX-cassette: De LGX Cassette PLC splitter has a sturdy metal box and can be used independently or installed in a standard fiber distribution frame or fiber chassis. This packaged splitter is pre-terminated with a fiber adapter, which can quickly achieve reliable fiber connection and is suitable for plug-and-play network integration. It does not require file fusion or technician intervention, reducing the risk during installation.

Rack-gemonteerd: De rack-mounted PLC splitter is designed for standard 19-inch cabinet installation and can meet the requirements of high wiring density in data centers or server rooms.

Deze verpakte splitter wordt doorgaans verpakt in een metalen doos, die eenvoudig te installeren is in glasvezelprojecten en een goede bescherming biedt voor PLC-splitterapparaten. Er zijn verschillende adapterinstallatie-interfaces, zoals SC-, LC-, FC- of ST-connectoren, die veel worden gebruikt in FTTX-projecten, kabel-tv-systemen en datacommunicatiecentra.

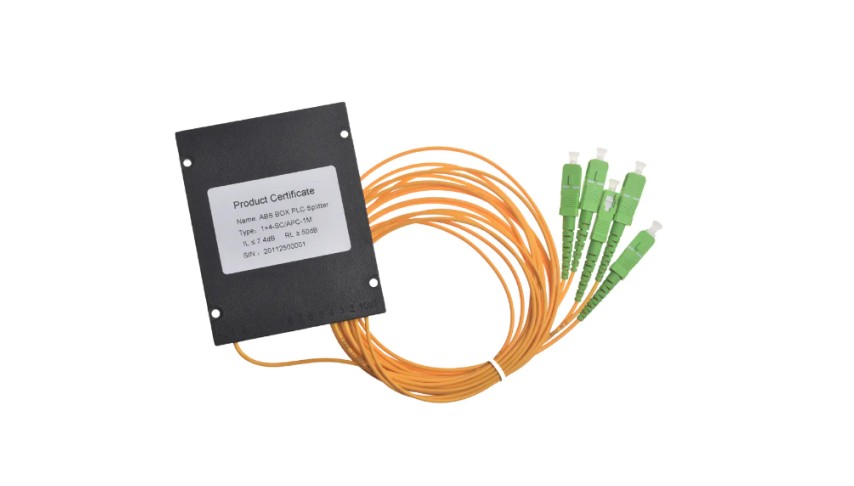

Wat zijn de kenmerken van ABS-cassette PLC optische splitters ?
EENBS box-type PLC optical splitter is an integrated waveguide optical power distribution device based on quartz substrate. It is widely used in passive optical network (PON) systems to evenly distribute optical signals from the central office (OLT) to multiple end users (ONT). Its features are as follows:

Compacte structuur: De ABS box-type PLC optical splitter is encapsulated in a plastic ABS shell, which is small in size and compact in structure, easy to install and maintain. This design allows it to be easily installed in various wiring cabinets or chassis without taking up a lot of space.

Goede kloofuniformiteit: Door het gebruik van planaire optische golfgeleidertechnologie kan de ABS-box-type PLC optische splitter een uniforme verdeling van optische signalen bereiken, en het vermogensverschil tussen elk kanaal is extreem klein, meestal minder dan 1 dB, wat de stabiliteit en consistentie van signaaloverdracht garandeert.

Laag invoegverlies en laag polarisatie-afhankelijk verlies (PDL): De ABS box-type PLC optical splitter has the characteristics of low insertion loss and low PDL, which makes the optical signal less lost during transmission and improves the overall performance of the system.

Breed golflengtebereik: De operating wavelength range of ABS box-type PLC optical splitter is usually 1260nm to 1650nm, which is suitable for a variety of transmission needs, including FTTH, PON, CATV and other systems.

Hoge betrouwbaarheid en stabiliteit: EENBS box-type PLC optical splitter adopts high-quality materials and advanced manufacturing technology, has good environmental adaptability and stability, and can operate normally in the operating temperature range of -40°C to 85°C.

Eenvoudig te installeren en te onderhouden: De structural design of ABS box-type PLC optical splitter makes it easy to install without complicated debugging process. In addition, its modular design is also easy to maintain and replace.

Naleving van internationale normen: EENBS box-type PLC optical splitter complies with international standards such as Telcordia GR-1209-CORE and GR-1221-CORE, ensuring its compatibility and reliability in practical applications.

Diverse splitsmodi: EENBS box-type PLC optical splitter provides multiple splitting modes such as 1×N and 2×N to meet the needs of different application scenarios, such as 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, etc.

Milieubescherming en veiligheid: EENBS box-type PLC optical splitter is made of high-quality ABS material, which complies with the European ROHS environmental protection standard, ensuring the environmental protection and safety of the product.
