OTDR

OTDR Fiber Optic Equipment is een professioneel apparaat dat wordt gebruikt voor het testen en oplossen van problemen met glasvezelnetwerken.
Nauwkeurige meting en positionering: OTDR Fiber Optic Equipment kan de lengte, het verlies, de reflectiegebeurtenissen en de locatie van foutpunten van glasvezelverbindingen nauwkeurig meten door lichtpulsen te injecteren en de terugverstrooide en gereflecteerde signalen in de optische vezel te analyseren. Deze kenmerken maken het tot een belangrijk hulpmiddel om de betrouwbaarheid en prestaties van glasvezelnetwerken te garanderen.

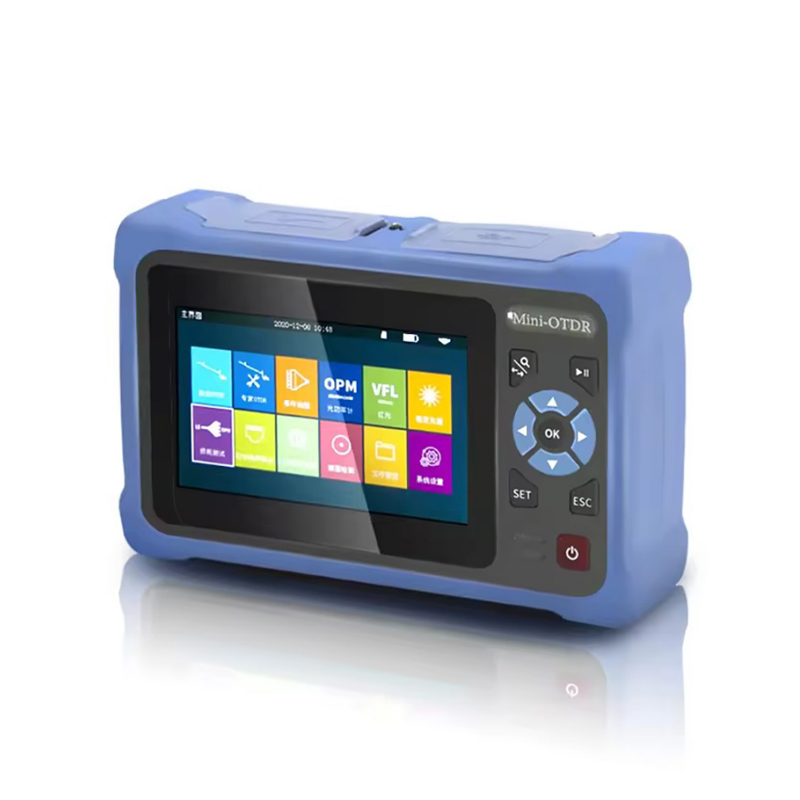

  • NK4000D NK4000D

    NK4000D

    De OTDR uit de NK4000-serie maakt gebruik van een 4,3-inch capacitief touchscreen. Het integreert
OVER ONS

Ningbo Goshining Communication Technology Co., Ltd. is een onderneming die een volledig assortiment glasvezelproducten ontwerpt, produceert en verkoopt met hoogwaardige en eersteklas services, waardoor we aan alle eisen van onze klanten kunnen voldoen en one-stop-service kunnen bieden. Onze producten omvatten glasvezel snelle connector, patchkabel, PLC-splitter, kabels, verdeelkast, lassluiting en aansluitdoos enz. We bieden ook maatwerkdiensten om uw eigen merk te helpen ontwikkelen.

Certificaat
Nieuws
  • Dec 05, 2025_Goshining

    Wat zijn de functies van een glasvezelaansluitdoos?

    In moderne communicatienetwerken kan a glasvezel aansluitkast (Fiber Optic Terminal Box), ook algemeen bekend als een glasvezelverdeelkast, glasvezelcorridordoos of glasvezelsplitterbox, is een onmisbaar sleutelcomponent in glasve...
    Lees meer
  • Nov 28, 2025_Goshining

    Hoe glasvezelpatchkabels te repareren?

    Glasvezelcommunicatie is de hoeksteen geworden van de moderne netwerkinfrastructuur. In het hele optische netwerk glasvezel patchkabels zijn ongetwijfeld de meest voorkomende en cruciale verbindingscomponenten. Schade aan glasveze...
    Lees meer
  • Nov 14, 2025_Goshining

    Wat is een glasvezel-snelconnector?

    In het huidige, zich snel ontwikkelende informatietijdperk is glasvezelcommunicatie een kerntechnologie geworden voor backbone- en toegangsnetwerken. De snelle implementatie en het onderhoud van glasvezelnetwerken zijn sterk afhankelijk ...
    Lees meer
OTDR Industry knowledge

Het werkingsmechanisme van OTDR is vergelijkbaar met dat van een radarsysteem en realiseert glasvezelverbindingsdiagnose door middel van nauwkeurige optische tijddomeinanalyse:

Pulsemissiesysteem: OTDR heeft een ingebouwde, zeer stabiele laserbron, die smalle lichtpulsen met een specifieke golflengte uitzendt. De pulsenergie kan 100 mW bereiken, de breedte bepaalt de resolutie van de testafstand en de herhalingsfrequentie (1 kHz-50 kHz) beïnvloedt de meetsnelheid. Het intelligente pulscontrolesysteem kan de parametercombinatie automatisch optimaliseren op basis van de testafstand.

Analyse van terugverstrooiing: Wanneer de lichtpuls door de optische vezel wordt verzonden, wordt Rayleigh-verstrooiing (ongeveer 0,0001% van het totale optische vermogen) gegenereerd en zullen sommige fotonen (ongeveer -50 dB tot -80 dB) terugkeren langs het oorspronkelijke pad. OTDR vangt deze zwakke signalen op via een zeer gevoelige APD-detector en registreert nauwkeurig hun terugkeertijd en intensiteit. De intensiteit van het verstrooide licht is evenredig met de verzwakkingscoëfficiënt van de optische vezel, en het verlies tussen twee willekeurige punten kan worden berekend door de helling van de verstrooiingscurve te analyseren.

Detectie van reflectiegebeurtenissen: Wanneer de lichtpuls een connector, mechanische verbinding of eindvlak van een optische vezel tegenkomt, wordt een sterke Fresnel-reflectie (meer dan 1000 keer sterker dan verstrooiing) gegenereerd. Door deze reflectiepieken te identificeren (dynamisch bereik tot 45dB), kan de OTDR de posities van verschillende gebeurtenispunten nauwkeurig lokaliseren (nauwkeurigheid ±0,5 meter) en hun reflectieverliezen berekenen (nauwkeurigheid ±0,1dB). Speciale algoritmen kunnen de verschillende kenmerken van actieve connectoren (sterke reflectie) en fusiepunten (geen reflectie) onderscheiden.

Intelligente gegevensverwerking: Moderne OTDR maakt gebruik van digitale signaalverwerkingstechnologie om de signaal-ruisverhouding te verbeteren door middel van meervoudige middeling. Machine learning-algoritmen kunnen automatisch meer dan twintig typische gebeurtenistypen identificeren (zoals buigverlies, waterpiekdemping, enz.) en professionele testrapporten genereren. De testfunctie met meerdere golflengten (synchronisatie met dubbele golflengte of drie golflengten) kan de dispersiekarakteristieken en golflengte-afhankelijke verzwakking van optische vezels uitgebreid evalueren.
