Glasvezel PLC-splitter

Als een van de kernproducten van Ningbo Goshining Communication Technology Co., Ltd., de glasvezel PLC-splitter (planaire lichtgolfcircuitsplitter) is een passief optisch apparaat ontwikkeld op basis van planaire optische golfgeleidertechnologie. Het wordt gebruikt om een ​​enkel optisch ingangssignaal gelijkmatig te verdelen over meerdere uitgangspoorten. Het is een sleutelcomponent in fiber-to-the-home (FTTH), passief optisch netwerk (PON) en optisch signaaldistributienetwerk met meerdere knooppunten. Vertrouwend op de geïntegreerde capaciteiten van het bedrijf op het gebied van het ontwerpen, produceren en verkopen van een volledig assortiment optische vezelproducten, streeft Ningbo Goshining ernaar klanten te voorzien van hoogwaardige, zeer betrouwbare PLC-splitters en one-stop-oplossingen voor optische communicatie om te voldoen aan de uiteenlopende behoeften, van thuistoegang tot backbone-netwerken.

Werkingsprincipe
De PLC-splitter maakt gebruik van halfgeleiderprocessen (zoals fotolithografie en etsen) om micro-optische golfgeleiderstructuren op kwartssubstraten te maken. Nadat het optische ingangssignaal de Y-type vertakkingsgolfgeleider binnenkomt, wordt de gecascadeerde splitsstructuur gebruikt om 1xN of 2xN optische vermogensverdeling te bereiken. Het splitsingsprincipe is gebaseerd op de moduskoppeling en energieverdeling van het elektromagnetische veld in de golfgeleider. Het PLC-splitterontwerp van Ningbo Goshining optimaliseert de parameters van de golfgeleiderstructuur om de uniformiteit en lage verlieskarakteristieken van optische signaalomleiding te garanderen, waardoor een stabiele optische signaaldistributie wordt geboden voor FTTH, PON en andere scenario's.

Kernstructuur en verpakking

1. Optische golfgeleiderchip
Als kerncomponent maakt de golfgeleiderchip gebruik van zeer zuiver siliciumdioxide (SiO₂) of hoogwaardige polymeermaterialen, en realiseert hij de optische signaalsplitsingsfunctie via nauwkeurige vlakke optische golfgeleidercircuits. Ningbo Goshining controleert strikt de zuiverheid van chipmaterialen en de nauwkeurigheid van de golfgeleiderstructuur om de stabiliteit van de optische prestaties te garanderen en een flexibele splitsingsverhoudingconfiguratie van 1x2 tot 2x64 te ondersteunen.

2. Vezelarray
Het invoer-/uitvoeruiteinde maakt gebruik van een uiterst nauwkeurig gerangschikte single-mode glasvezelarray (meestal G.652.D-vezel), die naadloos is verbonden met de golfgeleiderchip via een hoek van 8 graden en uiterst nauwkeurige koppelingstechnologie. Het zelfontwikkelde koppelingsproces van het bedrijf garandeert de uitlijningsnauwkeurigheid van de optische vezel en de golfgeleider, vermindert het inbrengverlies en verbetert de productconsistentie.

3. Verpakkingsvorm
Ningbo Goshining biedt een verscheidenheid aan verpakkingsoplossingen om aan de behoeften van verschillende scenario's te voldoen:

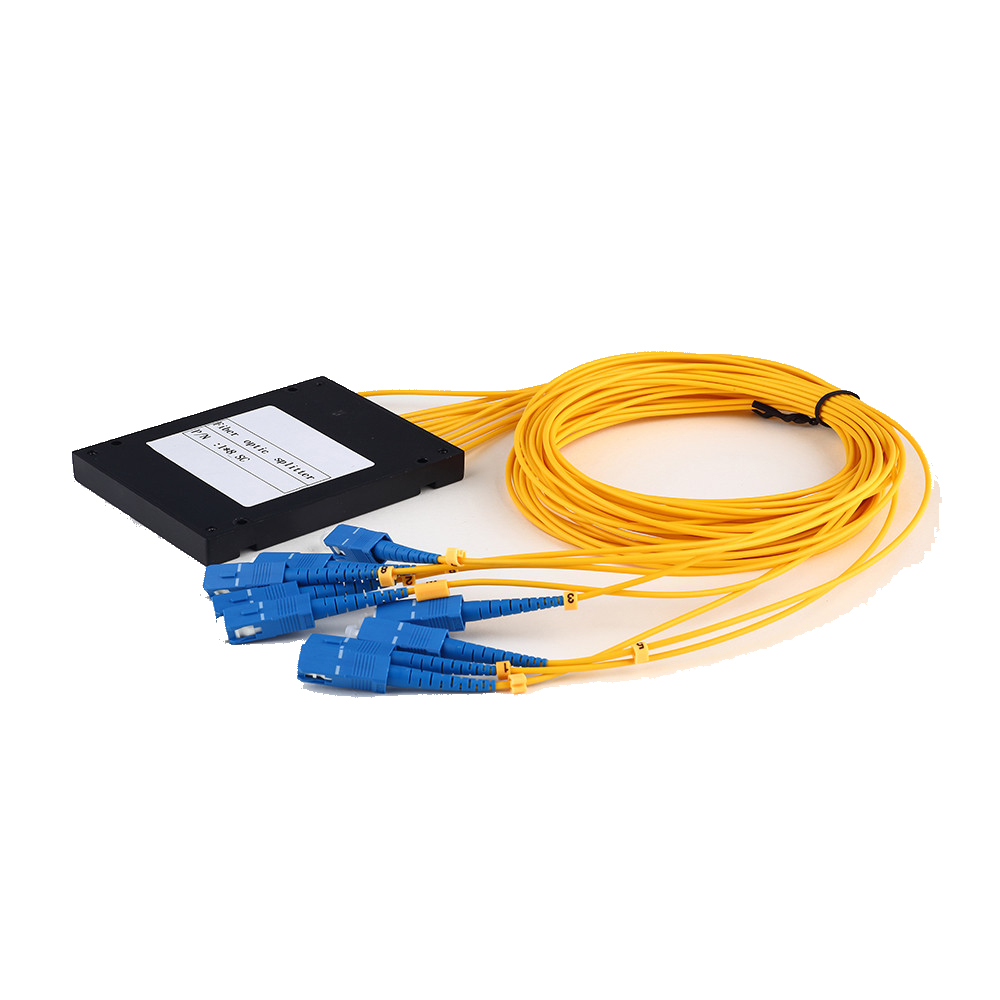

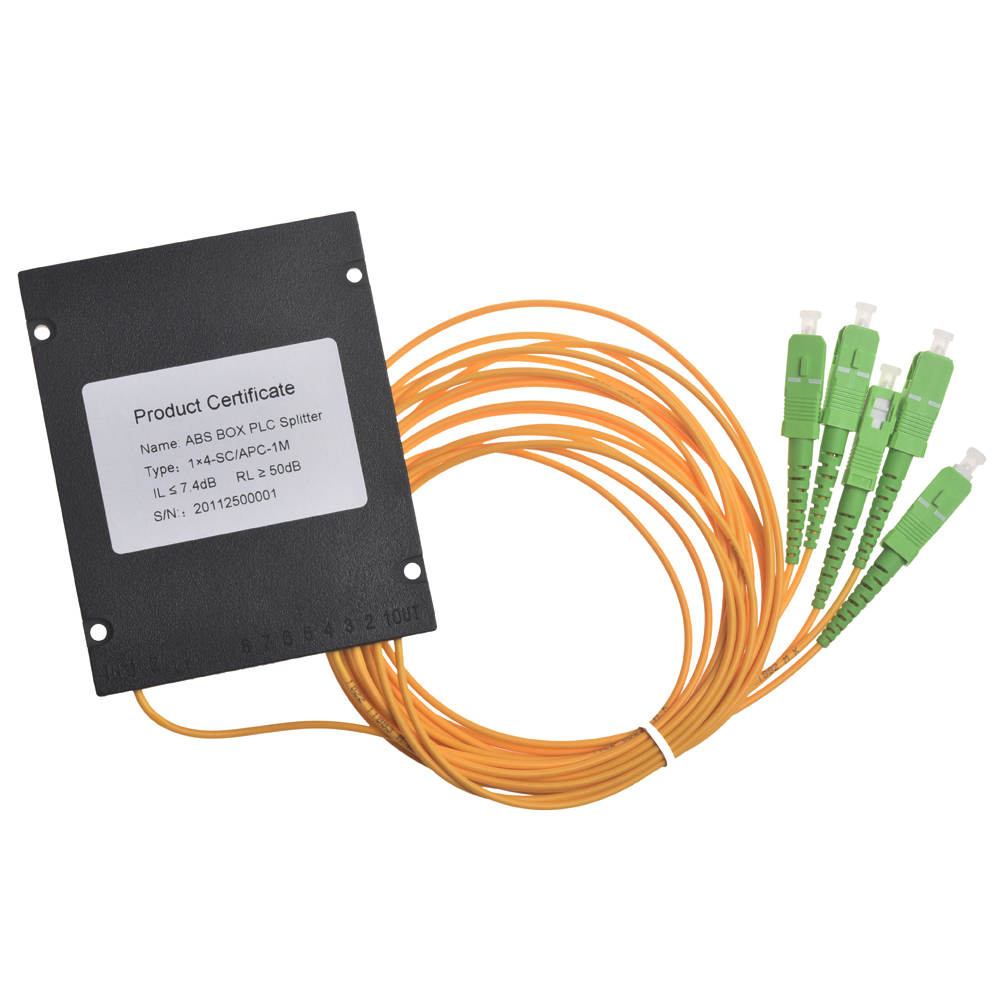

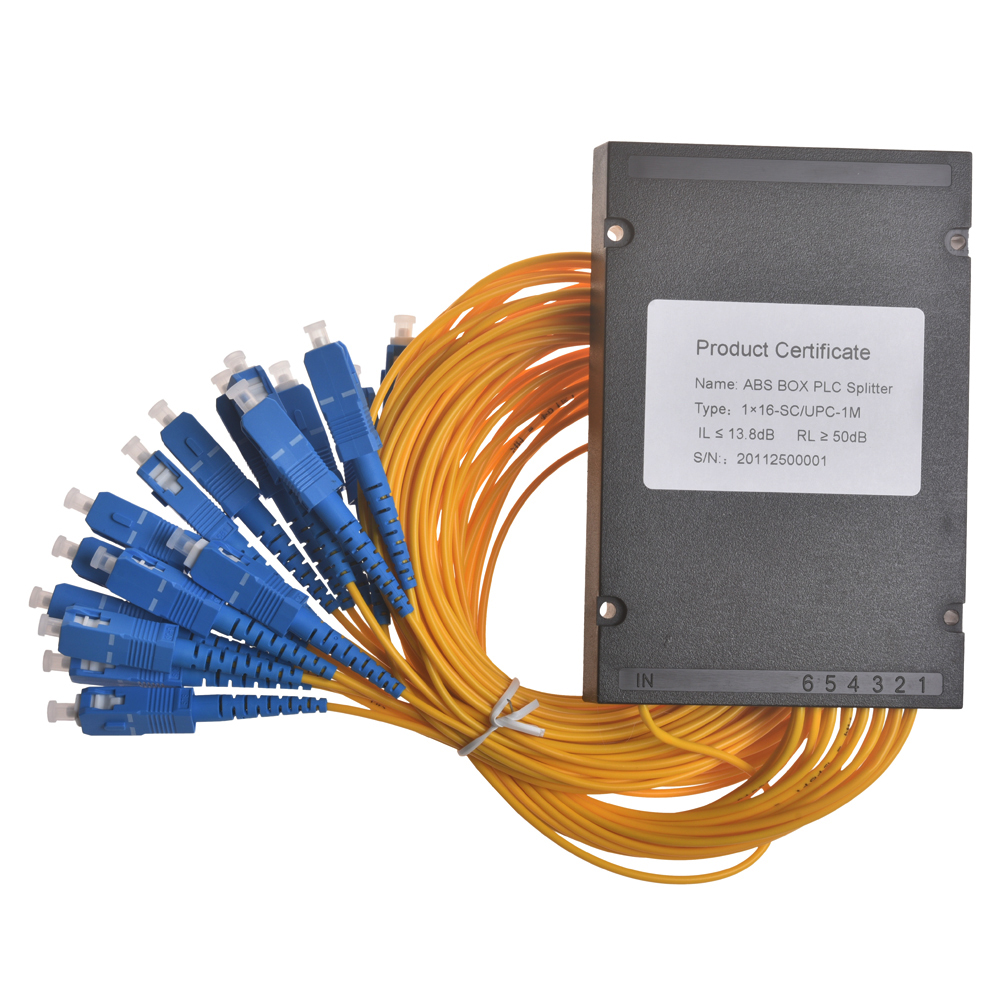

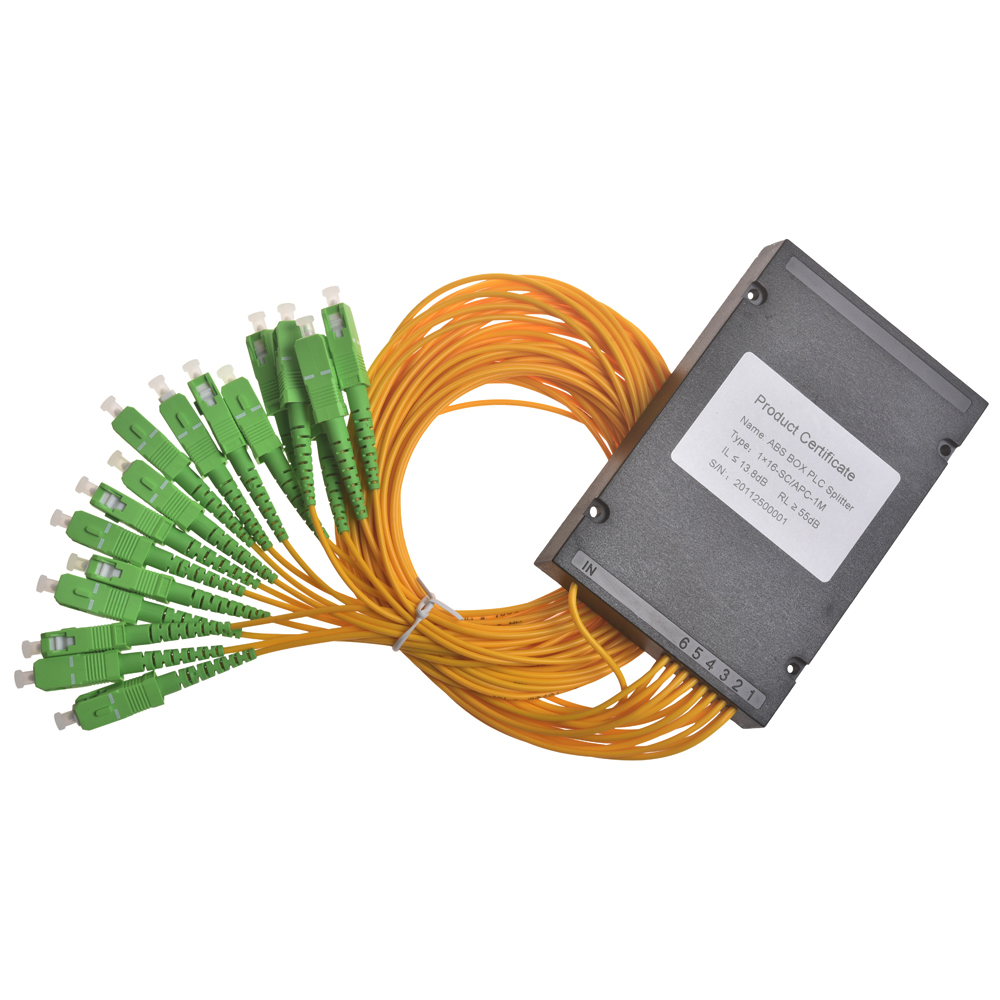

Microverpakking (Micro): compact ABS-doosontwerp, geschikt voor de binnenkant van de optische verdeeldoos;

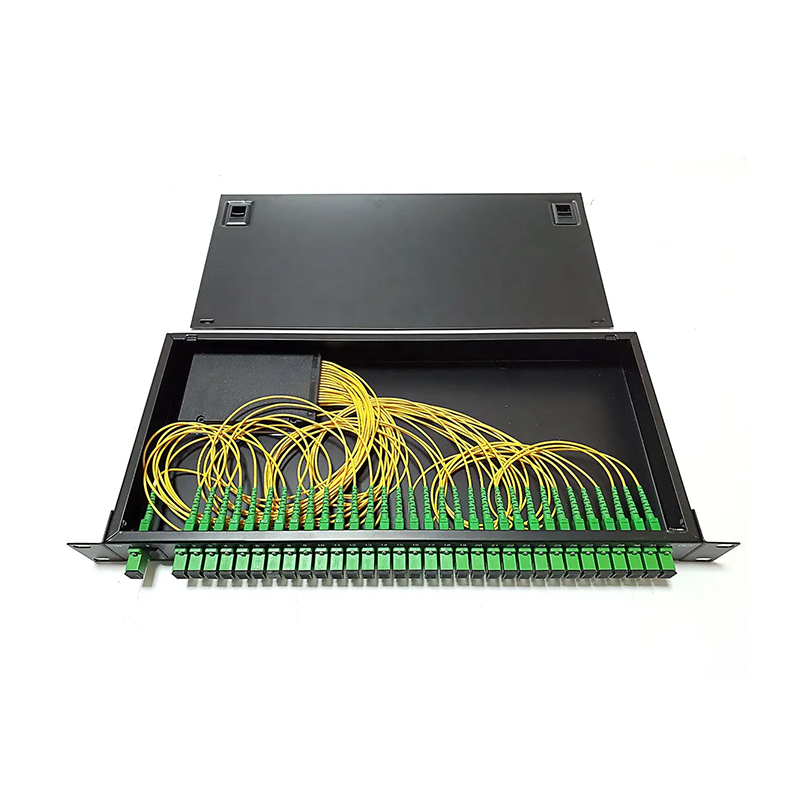

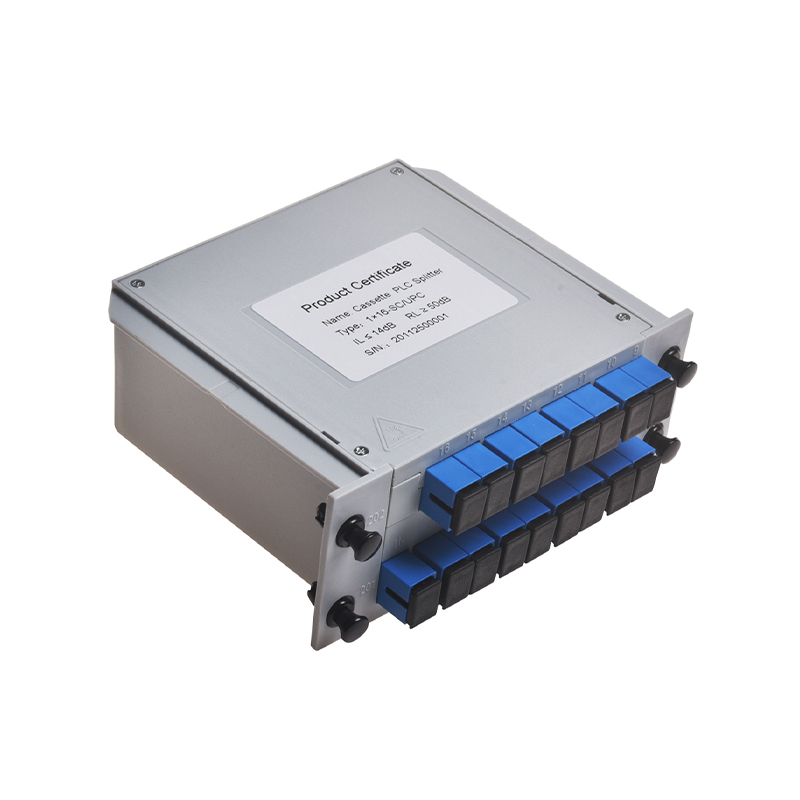

Module/Plug-in-verpakking (Module/Plug-in): standaard 1U-rackmodule, eenvoudig te installeren op het ODF-rack;
Trayverpakking (Tray): aangepast aan vezelsplitsbak of verdeeldoos;

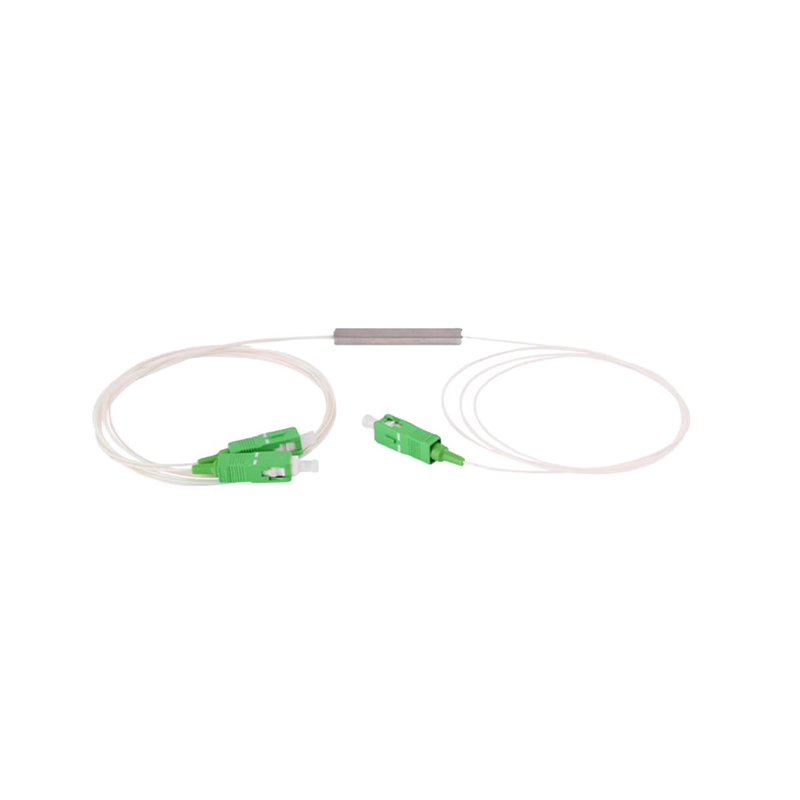

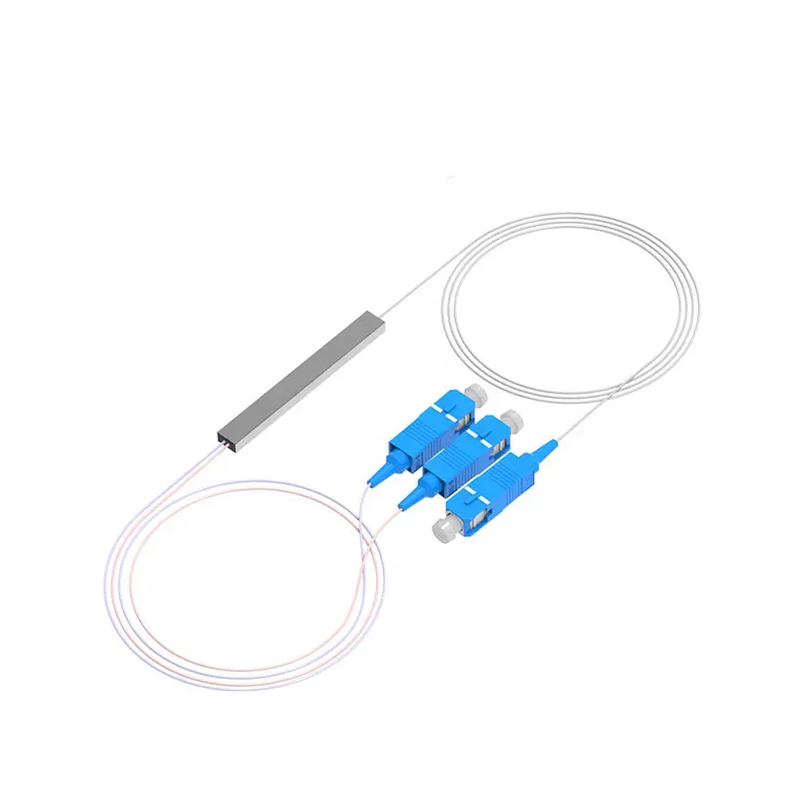

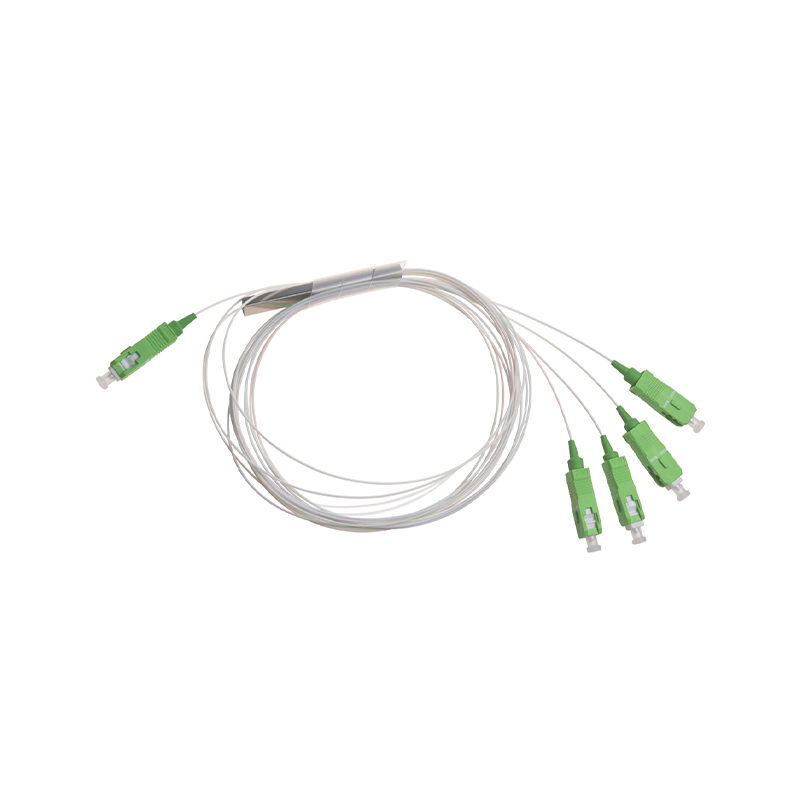

Roestvrijstalen buisverpakking (blokloos): ontwerp met hoog beschermingsniveau, geschikt voor zware omgevingen zoals hoge temperaturen en hoge luchtvochtigheid.
Alle verpakkingen zijn gevuld met siliconen of hars om de mechanische stabiliteit en omgevingstolerantie te verbeteren.

Belangrijkste prestatieparameters
De PLC-splitter van Ningbo Goshining volgt strikt de industrienormen op het gebied van prestaties en optimaliseert de belangrijkste parameters op basis van de behoeften van de klant:
Split-ratio: ondersteunt flexibele configuraties zoals 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Werkgolflengte: omvat enkel venster (1310/1490/1550 nm), dubbel venster (1310/1490 nm, enz.) en volledige band (1260-1650 nm);
Insertieverlies (IL): typisch Het waardebereik is 3,6 dB (1x2) tot 21,0 dB (1x64), wat beter is dan het sectorgemiddelde;
Uniformiteit: Het verschil in invoegverlies van elke uitgangspoort is ≤1,0dB, wat een evenwichtige signaalverdeling garandeert;
Retourverlies (RL): ≥55dB, waardoor signaalreflectie-interferentie wordt verminderd;
Polarisatie-afhankelijk verlies (PDL): ≤0,2 dB, aanpassing aan verschillende polarisatiestatusingangen;
Aanpassingsvermogen aan de omgeving: bedrijfstemperatuur -40°C tot 85°C, opslagtemperatuur in hetzelfde bereik, voldoet aan de eisen van industriële toepassingen.
Belangrijkste toepassingsscenario's
De PLC-splitters van Ningbo Goshining vertrouwen op de voordelen van een volledig assortiment glasvezelproducten en worden veel gebruikt in de volgende scenario's:

FTTH-netwerk: distribueer het glasvezelsignaal naar meerdere gebruikersterminals (ONT/ONU) op het optische distributiepunt (ODP);
PON-systeem: ondersteuning voor optische signaalvertakking van EPON, GPON, XG-PON, NG-PON2 en andere technologieën;
Optisch CATV-netwerk: realiseer meerkanaalsdistributie van stroomafwaartse uitzendsignalen;
Glasvezeldetectiesysteem: ondersteuning voor signaalverzameling en -distributie op meerdere punten;
Datacenter/ondernemingsnetwerk: aanpassen aan LAN en bekabelingsbehoeften voor optische kabels.
Daarnaast levert het bedrijf op maat gemaakte diensten, waarbij de splitsingsverhouding, de verpakkingsvorm kan worden aangepast of andere glasvezelcomponenten (zoals snelkoppelingen en jumpers) kunnen worden geïntegreerd, afhankelijk van de speciale behoeften van de klant, om zo huismerkproducten te helpen creëren.

Belangrijke punten van het productieproces
De productie van PLC-splitters van Ningbo Goshining volgt een strikt kwaliteitscontroleproces:
Waferafzetting: het laten groeien van een golfgeleiderlaag van siliciumdioxide met een hoge zuiverheid op een siliciumsubstraat;
Fotolithografie en etsen: het vormen van een vooraf ingesteld golfgeleiderpatroon door UV-blootstelling en reactief ionenetsen (RIE);
Gloeibehandeling: optimaliseren van de optische eigenschappen van de golfgeleider en verminderen van transmissieverlies;
Eindvlak slijpen en polijsten: zorgen voor de vlakheid en verticaliteit van het eindvlak van de golfgeleider en verbeteren van de koppelingsefficiëntie;
Uitlijningskoppeling van vezelarrays: gebruik van uiterst nauwkeurige apparatuur om nauwkeurige uitlijning en permanente verbinding van de optische vezel en het eindvlak van de golfgeleider te bereiken;
Prestatietesten: uitgebreid testen van belangrijke parameters zoals invoegverlies, uniformiteit en retourverlies;
Verpakkingsbescherming: het monteren van de schaal en het vullen met beschermende lijm, en het doorstaan ​​van milieubetrouwbaarheidstests zoals temperatuurwisselingen en trillingen.

Selectieoverwegingen
Vertakkingsverhouding: Bepaald op basis van het aantal netwerkgebruikers of vertakkingsknooppunten (zoals 1x32, 2x64).
Werkgolflengte: stem overeen met de golflengte die door het systeem wordt gebruikt (enkel/dubbel/drievoudig venster).
Invoegverlies: het moet worden opgenomen in het energiebudget voor de koppeling en er moeten producten worden geselecteerd die voldoen aan de systeemmargevereisten.
Verpakkingsvorm: Selecteer micro-, plug-in-, tray- of roestvrijstalen buis afhankelijk van de installatieomgeving (bedradingskast/rek/buiten).
Bedrijfstemperatuur: Kies tussen commerciële of industriële temperatuurbereiken, afhankelijk van de inzetomgeving (binnen/buiten).
Naleving van normen Bevestig de naleving van industrienormen (bijv. IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
